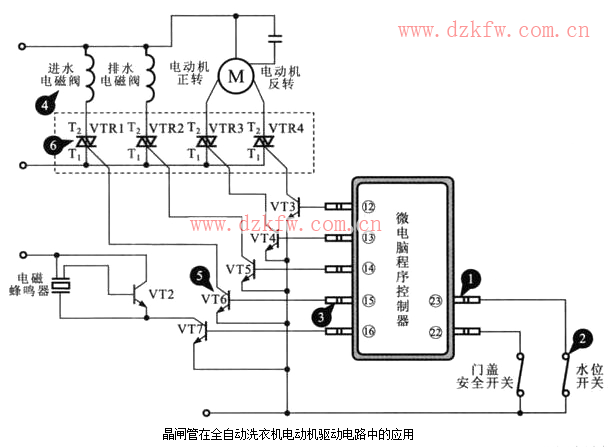

該電路選用4只雙向晶閘管和四只三極管作為核心器件，晶閘管則作為觸發器件，只有在收到觸發信號時才能夠?qū)�通，實現對電動機的控制。
當某三極管基極有高電平時，三極管便導通，相應的晶閘管被觸發，被控制的電磁閥動作，如開始洗滌，微電腦程序控制器的23腳連接的水位開關和15腳連接的進水電磁閥配合工作，控制洗滌桶內的注水量。當水位達到預定水位后，微電腦程序控制器將進水電磁閥的控制三極管VT6截止，晶閘管VTR1截止，則停止向洗滌桶內注水。
