電磁閥是一種利用電磁原理控制液體或氣體流動的設備。下面我們將簡要介紹電磁閥的原理、類型和氣路組裝，并比較先導式電磁閥與直通式電磁閥的區別。

 電磁閥的原理：

電磁閥的工作原理基于電磁力。當電磁閥通電時，電磁線圈中產生磁場，使得活動鐵芯被吸引或排斥，從而開啟或關閉閥門，控制介質的流動。電磁閥有兩種工作狀態：通電時打開（或關閉），斷電時閉合（或開啟）。

電磁閥的類型：

根據控制信號的不同，電磁閥可以分為直流電磁閥和交流電磁閥。根據閥體結構和控制方式的不同，電磁閥又可以分為很多種類，如兩位三通電磁閥、兩位四通電磁閥等。

 氣路組裝：

對于氣動系統而言，當需要使用電磁閥時，通常需要與氣缸、壓力閥等組件配合使用。氣路組裝時需要考慮氣路的連通方式、控制方式以及相應元件的選用等。

先導式電磁閥與直通式電磁閥的區別：

直通式電磁閥：直通式電磁閥的工作原理是利用電磁力直接控制閥門的開啟和關閉。在通電時，電磁鐵芯產生吸引力，使得閥門打開；斷電時，彈簧或者其他力將閥門關閉。

先導式電磁閥：先導式電磁閥在控制時通過先導孔進行介質的先導控制，使得電磁閥的響應更為靈敏。先導式電磁閥一般包含一個主閥和一個先導閥，先導閥的工作狀態受電磁力控制，進而控制主閥的開啟和關閉。

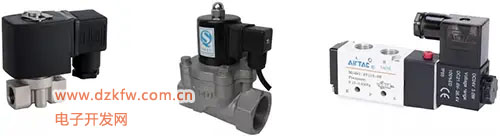

電磁閥有很多種，從原理上分為三大類：直動式電磁閥、分步直動式電磁閥、先導式電磁閥。一般情況下最常用的是單向閥、安全閥、方向控制閥、速度調節閥等。下面分別介紹一下不同種類的電磁閥的特點。



直動式電磁閥

直動式電磁閥通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。



直動式電磁閥





                 分步直動式電磁閥

分步直動式電磁閥是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導孔和主閥活塞依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先打開先導孔，主閥活塞上腔壓力下降，從而利用壓差和電磁力拉動主活塞，閥門打開；斷電時，靠彈簧復位關閉先導孔，主活塞上腔增壓，推動主活塞向下移動，閥門關閉。

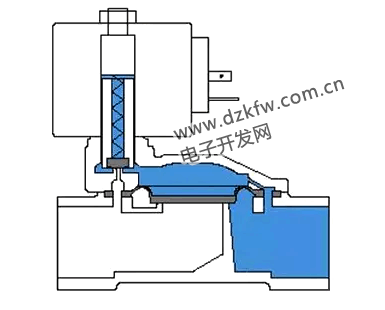

分步直動式電磁閥結構示意圖

先導式電磁閥通電時，電磁力把先導孔打開，主閥活塞上腔壓力下降，在主活塞上腔和下腔形成上低下高的壓差，流體壓力推動主活塞移動，閥門打開；斷電時，彈簧力把先導孔關閉，主活塞上腔增壓，在主活塞上腔和下腔形成上高下低的壓差，流體壓力和彈簧力推動主活塞向下移動，關閉閥門。

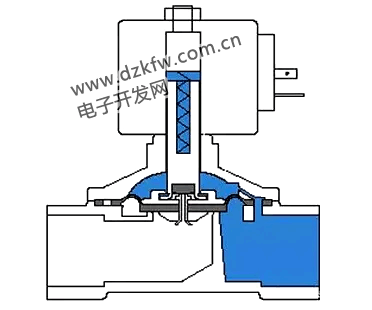

先導式電磁閥結構示意圖

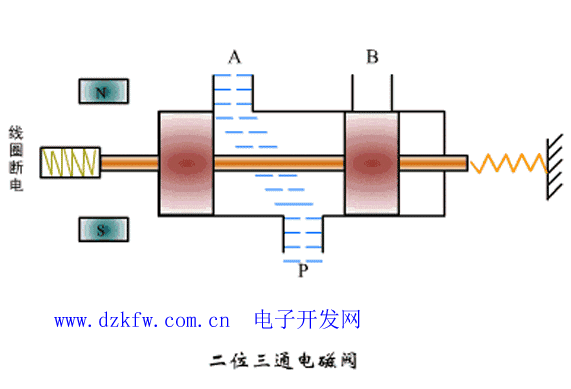

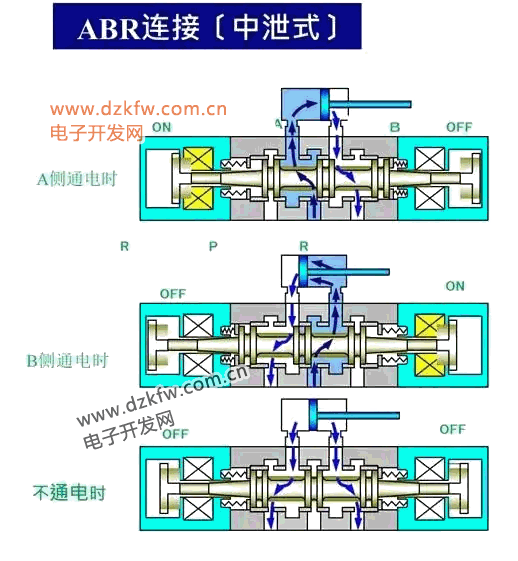

對于電磁閥有很多種類，比如兩位兩通，兩位三通、兩位五通單電控，兩位五通雙電控、三位五通中封，三位五通中泄，三位五通中壓等等，它們都有不同的圖形符號，下面看看電磁閥圖形符號含義：

①用方框表示閥的工作位置，有幾個方框就表示有幾“位”；方框外部連接的接口數有幾個，就表示幾“通”；



②方框內的箭頭表示油路處于接通狀態，但箭頭方向不一定表示液流的實際方向；

​

③方框內符號“┻”或“┳”表示該通路不通；



此外，電磁閥還有其對應的銘牌，再舉例介紹下電磁閥銘牌上符號含義：

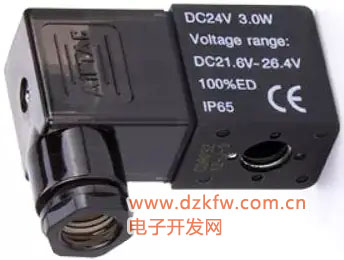

電磁閥銘牌

DC24V/AC110V是輸入電壓，50Hz/60Hz是頻率，6.0VA是線圈的功率6W；Voltagerange是電壓范圍；AMP. 58mA 是最大輸入電流；Temp.rise35℃是指溫升35攝氏度；100%ED表示線圈可以24小時通電使用；IP是指這個線圈的防護等級，6是防塵，5是防水。

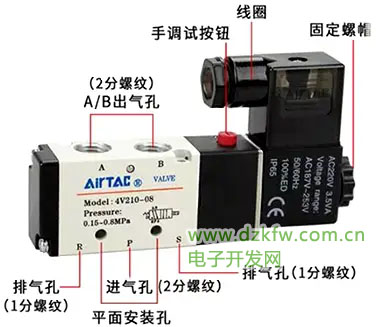

我們以兩位五通單電控電磁閥為例，看看其端口說明，分別是A、B、R、P、S，所以是五通，那么這個就是兩位五通電磁閥。P代表進氣孔，就是輸入端，A和B都是出氣孔，P和A是長通，P和B是常斷，R是A的排氣孔，S是B的排氣孔。當電磁閥線圈不通電時，把P孔接上氣源，A孔出氣，當A孔出氣時，B孔與S孔相通用于排氣，當B孔出氣時，A孔和R孔相通用于排氣。

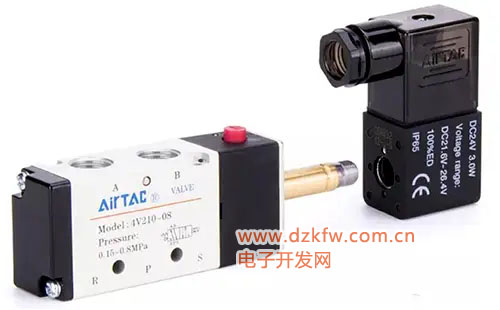

兩位五通單電控電磁閥端口說明

在控制中，氣動電磁閥和氣缸常常搭配在一起使用，以雙作用氣缸為例，其有兩個氣室，工作時只有一個氣室通氣，不斷切換氣源進入氣室的方向，配合兩位五通電磁閥，就可以實現閥門的開與關。電磁閥與氣缸連接時，P接氣源，A孔接器官與開閥門的接口相接，B孔接氣管與關閥門的接口相接，為了消除排氣時產生的噪音，可以用消音器接在兩個排氣孔上。下圖是電磁閥的氣路組裝圖，按這樣接好就可以實現閥門開關。

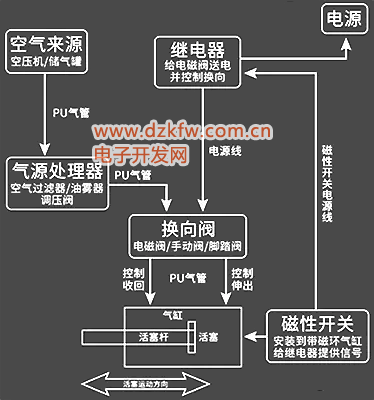

電磁閥的氣路組裝圖

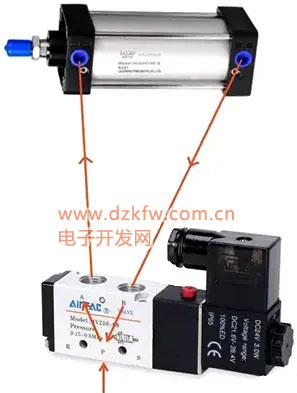

電磁閥與雙向氣缸的連接示意圖



電磁閥可以通過電磁力控制介質的流動，分為直通式和先導式兩種。在選型時需要考慮工作原理和具體應用需求，以便選擇適合的電磁閥類型。在氣路組裝時，需要考慮電磁閥與其他氣路元件的配合，并合理設計氣路結構。電磁閥是是依靠電磁線圈產生電磁力來驅動閥門的開/關控制流體的控制元件，是管路控制過程中常用的執行器之一。電磁閥是電磁線圈通電后產生磁力吸引克服彈簧的壓力帶動閥芯動作，就一電磁線圈，結構簡單，價格便宜，只能實現開關。電磁閥主要用于液體和氣體管路的開關控制，是兩位DO控制，一般用于小型管道的控制。

以上是電磁閥得電失電時的狀態，在處理故障時明白其原理，方可快速判斷出問題，及時處理，希望這篇文章可以幫助到大家！
