有關電磁閥的電氣符號，不同類型電磁閥的圖形符號，電磁閥的種類很多，有直動式的電磁閥，也有先導式的電磁閥，不同的電磁閥的電氣符號表示略有差異。

一、電磁閥的電氣符號

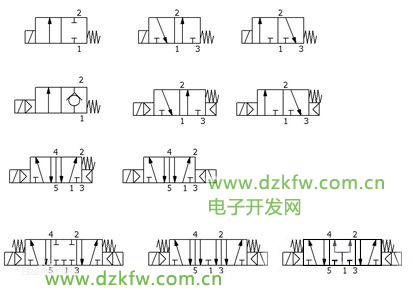

電磁閥的電氣符號，如圖：

電磁閥的種類繁多，最簡單的電磁閥主要有單向閥、安全閥、方向控制閥、速度調節閥等。

電磁閥是一種用電磁控制的工業設備，用來控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動，多用在工業控制系統中調整介質的方向、流量、速度和其他的參數。

電磁閥符號是指對電磁閥功能進行描述的示意圖，通常應用于氣動系統設計及產品標識上，以供氣動系統設計人員及電磁閥使用者了解產品功能。

在設計過程中，常常需要看氣路圖。各種電磁閥化身為各自相應的氣動符號出現在圖紙上，這種表示方式，就是電磁閥符號。

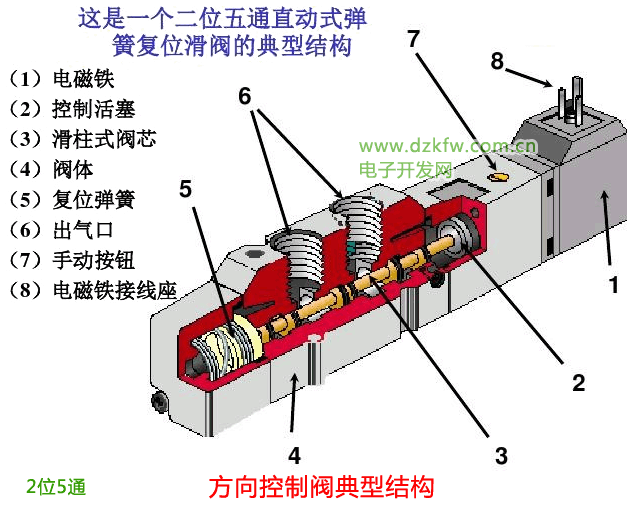

前面的“幾位”，要看這個閥有幾種工作狀態，就可以說是幾位，如有氣動元件符號，就更好理解了，在圖符上代表閥體的正方形(內有箭頭或T線)有幾個就是幾位。

而后面的“幾通”，是代表在其中的一個正方形上有幾個點（和箭頭線還有T線相交的點），就是幾通。

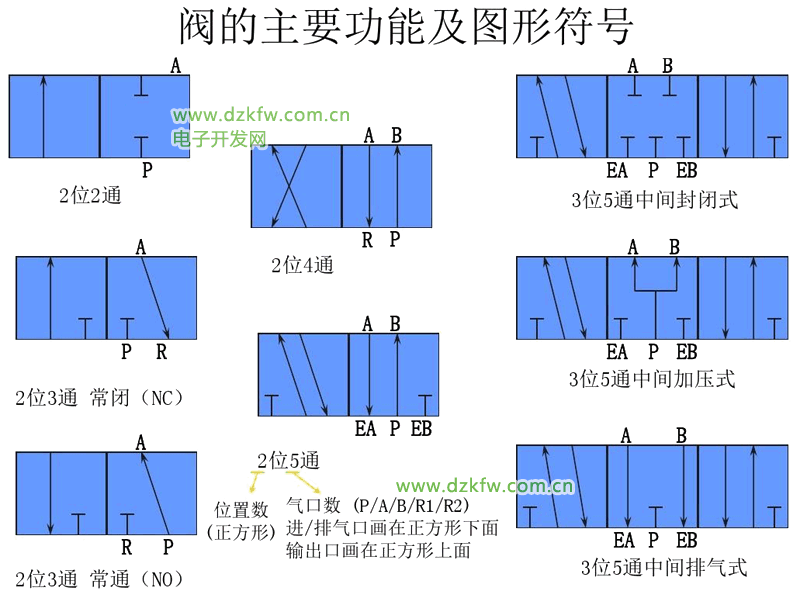

電磁閥的圖形符號的含義：

1、用方框表示閥的工作位置，有幾個方框就表示有幾“位”;

2、方框內的箭頭表示油路處于接通狀態，但箭頭方向不一定表示液流的實際方向;

3、方框內符號“┻”或“┳”表示該通路不通;

4、方框外部連接的接口數有幾個，就表示幾“通”;

5、一般，閥與系統供油路或氣路連接的進油口/進氣口用字母p表示;閥與系統回油路/氣路連通的回油/回氣口用t（有時用o）表示;而閥與執行元件連接的油口/氣口用a、b等表示。有時在圖形符號上用l表示泄漏油口;

6、換向閥都有兩個或兩個以上的工作位置，其中一個為常態位，即閥芯未受到操縱力時所處的位置。

圖形符號中的中位是三位閥的常態位。利用彈簧復位的二位閥則以靠近彈簧的方框內的通路狀態為其常態位。繪制系統圖時，油路/氣路一般應連接在換向閥的常態位上。

不同應用行業中電磁閥符號的表示方法：

1、流程行業

在流程行業帶控制點的流程圖(PID圖)上，電磁閥的圖形符號如圖1。

圖1 PID圖上的電磁閥符號

2、機械行業

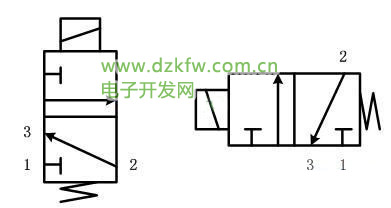

在機械行業或機電一體化的氣、液傳動系統，用的圖形符號如圖2，一個二位三通電磁閥，上下排列和左右排列的圖形符號示意圖。

圖2 電磁閥圖形符號示意圖

說明：上下兩個方框不是兩個腔體，而是分別表示通電和未通電時的狀態，上面方框(左邊方框)是表示通電后流體流動的方向和端口，下面方框(右邊方框)是表示不通電的時候流體流動的方向和端口。

這種雙狀態的畫法，把管路連接畫在不通電的情況下，即畫在下面的方框(右邊方框)。

圖中1、2、3標號采用的是國內、國際通用的數字標示法，還有字母標示法。

具體標示：進氣口為1或P，排氣口為5或R，排氣口為3或S，工作口為2或A，工作口為4或B。其他還有12，14，82，84口是屬于先導那一塊的。

圖符的方框表示電磁閥的工作位置，有幾個方框就表示有幾“位”。方框內的箭頭表示流體處于接通狀態，但箭頭方向不一定表示流體的實際方向。

方框內的T形符號表示該通路不通。方框外部連接的接口數有幾個，就表示幾“通”。

一般常說的二位二通，二位三通，二位四通，二位五通即是根據以上來的。

換向閥都有兩個或兩個以上的工作位置，其中一個為常態位，即閥塞未受到操縱力時所處的位置，電磁閥的圖形符號中的中位是三位閥的常態位。

二、電磁閥的安裝注意事項

1、電磁閥應垂直向上安裝，安裝時注意閥體上箭頭應與介質流向一致。禁止裝在有直接滴水或?yàn)R水的地方。

2、電磁閥在合適的電壓范圍內運行，一定要保證在電源電壓為額定電壓的15%-10%波動范圍內正常工作。

3、電磁閥安裝后，管道中不得有反向壓差。且需通電數次，使之適溫后方，才可正式投入使用。

4、在電磁閥安裝前，一定要徹底清洗管道，通入的介質應無雜質。在電磁閥前安裝過濾器。

5、當電磁閥發生故障或清洗時，需要安裝旁路裝置，以保證系統的繼續運行。

以上介紹了電磁閥的電氣符號，以及電磁閥的安裝注意事項，希望對大家有所幫助。
