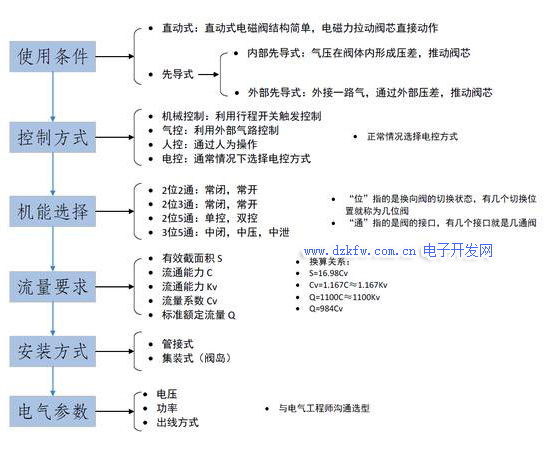

選型流程

什么是直動式與先導式？







直動式與先導式的對比：

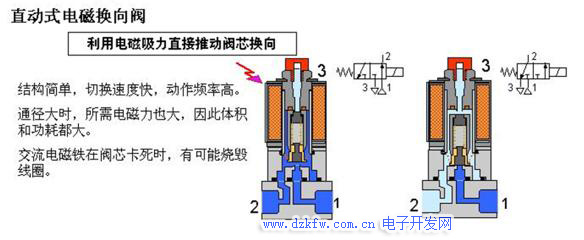

1.直動式電磁閥結構簡單，電磁力拉動閥芯直接動作，優點是結構簡單，價格低不容易故障。缺點是電磁力較大，線圈體積大，耗能高。大部分超過0.7Mpa動不了。

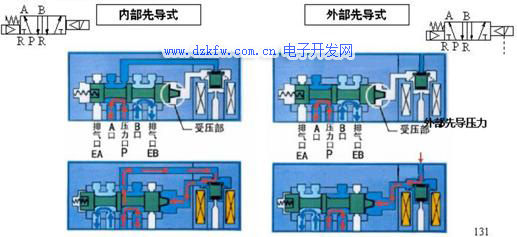

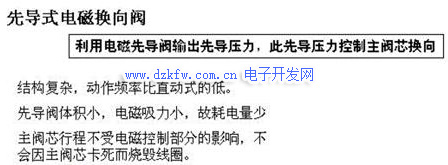

2.先導式：分外部先導和內部先導，可以理解為直動式的優化改進版，借助氣壓完成閥芯動作。大多數場合使用內部先導就可以解決問題。

如下情況使用外部先導式：

1.進氣口與出氣口壓力差大

2.主氣路壓力超過1MPA，閥芯上承受的力不能太大，內先導會把氣路壓力直接加載到推動閥芯的力上，導致結構必須增加體積。

3.主氣路氣壓很低，壓力不足以推動閥芯動作（小于0.2MPA或者真空環境），這種情況下必須使用高壓（超過0.2mpa）的氣路來推動閥芯。

4.進氣口供氣不足（使用了節流閥，比較極端的情況，很少流量的氣流過）的情況下內部先導會出現動作不良，不穩定。

外部先導和內部先導其他部分大都是一樣的，外部先導也只是把一路氣直接接到先導口，并不用增加電磁閥，這個先導口是一直通著氣的。只要增加氣管即可。

怎樣確定電磁閥Cv值？

1.計算氣缸的耗氣量：

氣缸的最大耗氣量計算方式：

Q=活塞面積 x 活塞的速度 x 絕對壓力

通常用的公式是：

Q=0.046D²v（p+0.1）

Q------標準狀態下的氣缸最大耗氣量（L/min）

D------氣缸的缸徑

v------氣缸的最大速度（mm/s）

p------使用壓力（MPa）

氣缸的最大速度取300mm/s，使用壓力取0.6Mpa

通過公式計算得出：Q=0.046*300*(0.6+0.1)*D²

Q=9.66*D²

氣缸最大耗氣量的經驗公式為：Q=D²*10 注意D的單位是cm

例如：缸徑為20mm的氣缸，最大耗氣量計算？

Q=2*2*10=40L/min

Cv是流量系數,表示流量隨壓力大小變化，

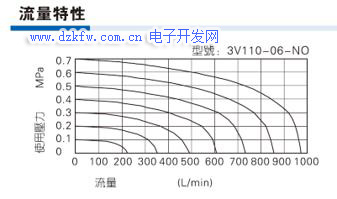

下圖是亞德客3V100的流量特性



換算關系：

S=16.98Cv

Cv=1.167C≈1.167Kv

Q=1100C≈1100Kv

Q=984Cv

通過換算關系得出: Cv=Q/984=40/984=0.04 這樣就可以確定電磁閥參數中的Cv值了

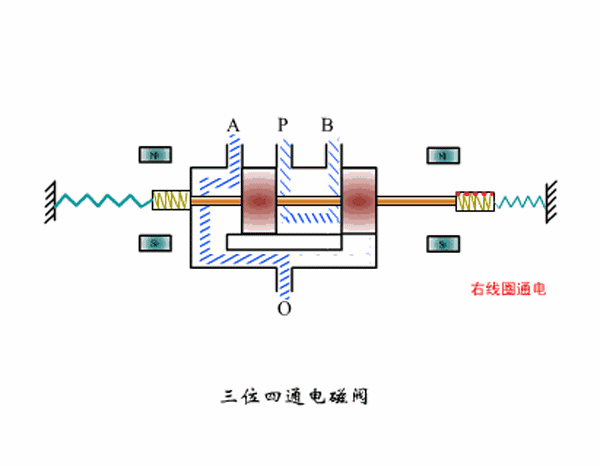

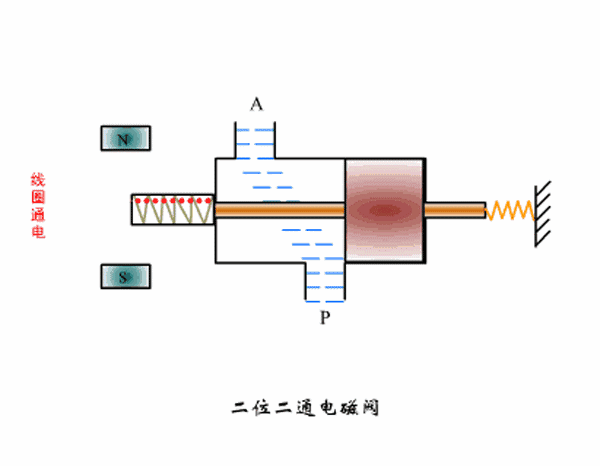

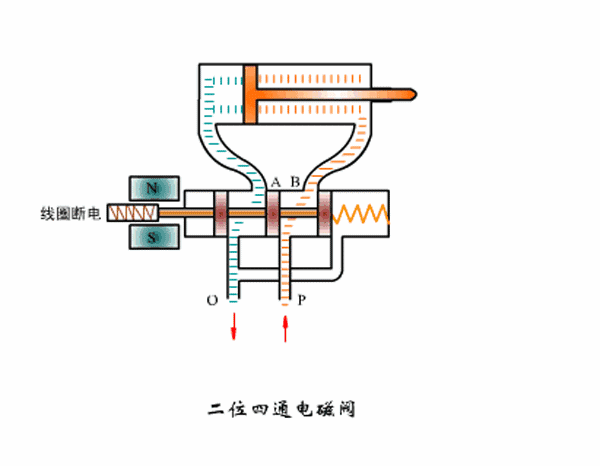

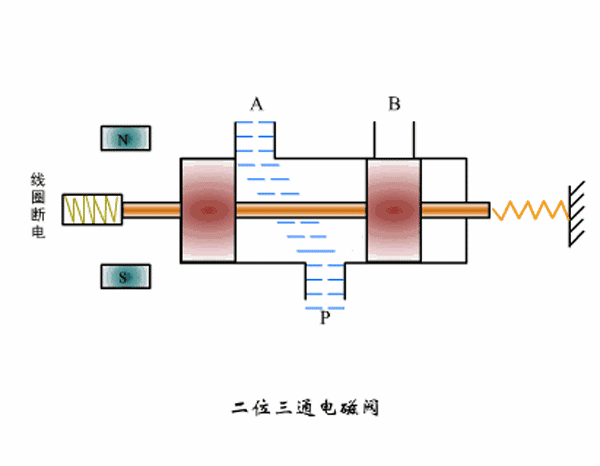

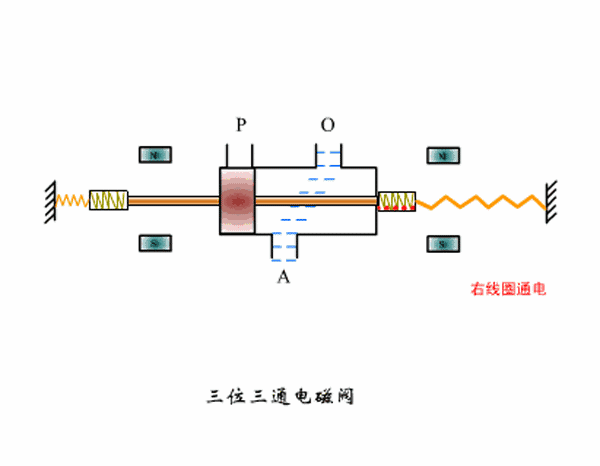

電磁閥的原理動圖











機能選擇的應用場合

常見的型號有：2位2通，2位3通，2位4通，2位5通，3位5通中壓式，3位5通中閉式，3位5通中泄式



換向閥原理圖描述

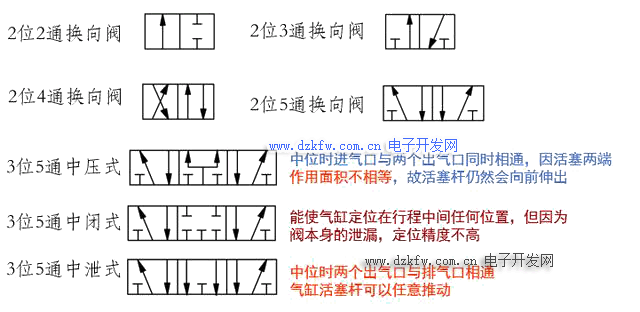

電磁閥圖形符號含義一般如下：

1. 方框表示閥的工作位置，有幾個方框表示有幾'位'；
2. 方框內的箭頭表示接通狀態，但箭頭方向不一定表示實際流向；
3. 方框內“T”符號表示該路不同；
4. 方框外部連接的接口數有幾個，就表示有幾“通”；

2位4通和2位5通在實現功能上是一致的，在應用上有一些區別：

1.2位4通換向閥通常用在液壓控制上面，以便于收集油；而2位5通換向閥通常用于在氣動控制上面，壓縮空氣不用回收。

2.2位4通換向閥通常使用與機械閥和手動閥；當采用電磁閥控制時，一般是采用5通閥結構，這是因?yàn)殡姶帕τ邢蓿�所以需要在最小閥芯動作的情況下達成換向要求，設計成五通閥結構比較容易實現閥芯小動作范圍的換向。

3.2位5通電磁閥的兩個排氣孔意味著可以加裝流量調節閥，控制氣缸雙向移動速度（可分別控制）或降低排氣噪聲、減少氣缸沖擊振動。

總結：

1. 計算流量要求
2. 大多數場合使用內部先導就可以解決問題。
3. 2位3通，2位5通，3位5通這3種型號就能滿足大部分的需求。

2位3通常用于單作用缸



2位3通常用于單作用缸

2位5通，就是閥芯可以穩定的存在于2個位置上。一般都是單控電磁閥，當線圈側通電時，閥芯向線圈側移動。當線圈斷電時，閥芯在復位彈簧的作用下復位。

3位5通，就是閥芯可以穩定的存在于三個位置上。一般三位5通閥，都是雙控電磁閥，兩頭都不通電時，閥芯處于中間位置。一邊的線圈通電時向通電側移動。

所以，2位5通斷電后氣缸會縮回原位置，3位5通斷電后具有“記憶功能”。具體要選用2位5通,還是3位5通，就看你想執行什么動作了。

資料歸納總結了常規電磁閥選型的基本步驟與方法，在特殊的應用場合下，仍然需要加深理解方可應用，感謝各位的觀看。
