對自感電壓，當u,i 取關聯參考方向（如下圖所示），u、i與Φ符合右螺旋定則，其表達式為：

上式說明，對于自感電壓由于電壓電流為同一線圈上的，只要參考方向確定了，其數學描述便可容易地寫出，可不用考慮線圈繞向。

對互感電壓，因產生該電壓的電流在另一線圈上，因此，要確定其符號，就必須知道兩個線圈的繞向。這在電路分析中顯得很不方便。為解決這個問題引入同名端的概念。

同名端：當兩個電流分別從兩個線圈的對應端子同時流入或流出，若所產生的磁通相互加強時，則這兩個對應端子稱為兩互感線圈的同名端。

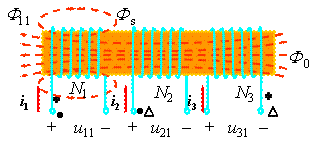

圖1所示的耦合電感中，兩兩同名端用相同的符號表示，如 *、△、·。通過同名端的確定，得到，。

確定同名端的方法：

① 當兩個線圈中電流同時由同名端流入(或流出)時，兩個電流產生的磁場相互增強；

② 當隨時間增大的時變電流從一線圈的一端流入時，將會引起另一線圈相應同名端的電位升高。

有了同名端，表示兩個線圈相互作用時，就不需考慮實際繞向，而只畫出同名端及u、i參考方向即可，即可由同名端及u、i參考方向確定互感線圈的特性方程。

例1 寫出圖示電路電壓、電流關系式。

(a)

(b)

分析：（1）u₁和u₂由兩部分組成：自感電壓和互感電壓；

（2）自感電壓由公式和確定，正負號的確定：當電壓和電流為關聯參考方向時，取“+”；當電壓和電流為關聯參考方向時，取“－”；

（3）互感電壓由公式和確定，正負號的確定：通過同名端符號，將電流折算到同一回路，再判斷電電壓和電流的關聯參考方向：當電壓和電流為關聯參考方向時，取“+”；當電壓和電流為關聯參考方向時，取“－”；

解：(a)      (b)

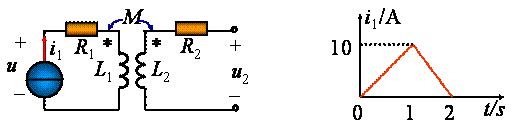

例2 已知，，，，求u(t)和u₂(t)。

解：先寫出電流的數學表達式：

由于u₂所在的右邊回路斷開，故無電流，所以u₂只有互感產生的感應電動勢，

u₁由自感和互感兩部分組成
