電子元件KSD-01F溫控開關的應用與安裝

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2024/2/15

KSD-01F是一種比較常用的溫控開關,它采用TO-220封裝形式,屬于突跳式、單極/單擲的接觸點的100%導通結構。工作原理是:當設備溫度高于安全溫度時,這個溫度會傳遞到經沖制過的雙金屬片,雙金屬片干問候便迅速動作,這樣切斷或接通電路(常閉或常開兩種),當溫度下降到安全復位溫度時,雙金屬片又迅速接通或閉合電路,重復工作以保證產品溫度保護的安全性。

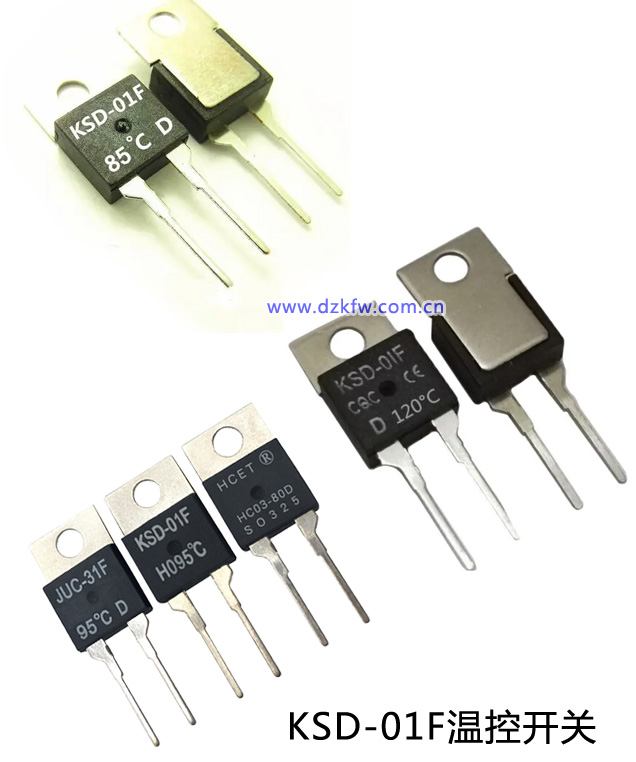

KSD-01F溫控開關



由于KSD-01F溫控開關引腳是金屬直插式,體積小,所以特別適合用在節省空間的PC板典型用途包括電路過熱時的報警或關閉系統;電腦及電腦周邊設備,電氣設備;電子產品;電源供應器;航空器,醫療設備和測試設備;家用電器及線路板中作控溫和熱過載保護。

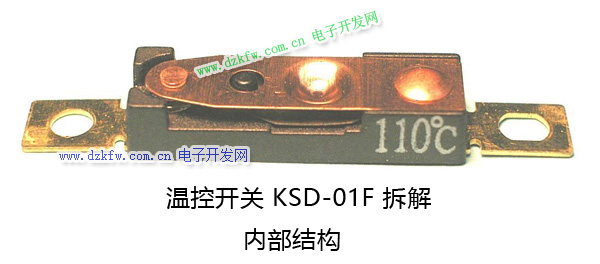

溫控開關KSD-01F拆解,內部結構

因為應用在PC電路板上,所以安裝起來會更加方便,一般是采用接觸感溫式安裝,引腳可直插在電路板孔中,溫度控制開關金屬蓋面貼緊被控器具的安裝面,為確保感溫效果,應在感溫表面涂上導熱硅脂或其它性能類似的導熱介質。

KSD溫控器原理:

在電路上,雙金屬片溫控器是一個重要的元件,它可以根據溫度的變化來控制電路的工作狀態。那么,雙金屬片溫控器的工作原理是什么呢?下面就讓我們一起來了解一下。

雙金屬片溫控器的基本結構雙金屬片溫控器主要由熱電偶、連接線、金屬片、絕緣層、保護套等組成。其中,熱電偶是一種測溫元件,它可以將溫度變化轉化為電信號;金屬片則是一種感溫元件,它可以隨著溫度的變化而變形。

雙金屬片溫控器的工作原理當電路通電時,當溫度升高時,金屬片會受熱膨脹,從而與熱電偶的連接線接觸,形成閉合回路;當溫度下降時,金屬片會收縮,與連接線斷開,電路斷開。(注意溫控器分為常開型和常閉型)這樣,就可以通過金屬片的膨脹收縮來實現電路的通斷控制。

雙金屬片式溫控器工作原理

雙金屬片溫控器的應用雙金屬片溫控器廣泛應用于各種電器設備中,如電冰箱、空調、熱水器等。在這些電器設備中,雙金屬片溫控器可以控制壓縮機的啟動和停止,從而實現對溫度的控制。

總之,雙金屬片溫控器是一種重要的元件,它可以通過熱電偶和金屬片的配合來實現電路的通斷控制,從而實現對溫度的控制。

KSD溫控器應用:

 KSD溫控器在消毒碗柜、電熱開水瓶、咖啡壺、電子瓦撐、微波爐、飲水機、電吹風、電取暖爐、電熨斗、干衣機等機器上有廣泛的運用,其主要功能為小電器設備的進行過熱的保護,其結構采用雙金屬片溫控器,屬接觸感溫度式溫度繼電器。這種用碟型雙金屬片在溫度作用原理,通過機構的作用,迅速動作,達到接通或斷開目的。

    其工作溫度性能穩定,不需調整,動作可靠干脆,不拉 無線電干擾少等特點,工作時雙金屬元件處于自由狀態,動觸頭與靜觸片閉合,電路導通。當使用電器因故障發熱而使溫度上升至熱保護器的動作溫度時,雙金屬元件受熱產生內應力而迅速動作,推開動觸頭離開靜觸片而斷開電路,從而切斷故障電器電源起到保護電器作用。

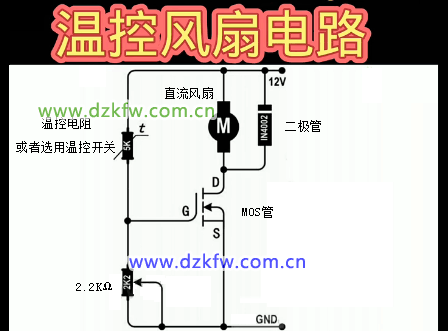

溫控器在電路的應用,溫控風扇電路

KSD-01F的好壞可以通過以下方法進行檢測:

使用萬用表檢查其工作狀態。將萬用表的兩個表筆接到溫控器的開關端子。正常情況下,萬用表線上呈現的電阻非常小,幾乎可以忽略不計。接著,逐漸加熱電烙鐵或用打火機的外焰接近溫控器外殼,直到達到動作溫度(如97°C)。在此過程中,觀察萬用表指針的變化。當溫度升高并且溫控器開始斷開時,萬用表顯示的電阻會變大;而當溫度降低后再次迅速達到動作溫度,溫控器應該能夠重新閉合。這樣的過程重復幾次,可以幫助判斷溫控器的工作是否穩定和可靠。

以上是關于KSD-01F溫控開關的應用與安裝方法,你學會了嗎?如果您有其他問題可咨詢客服。
