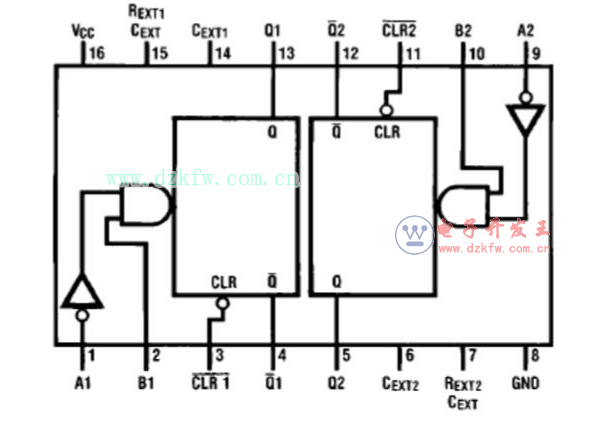

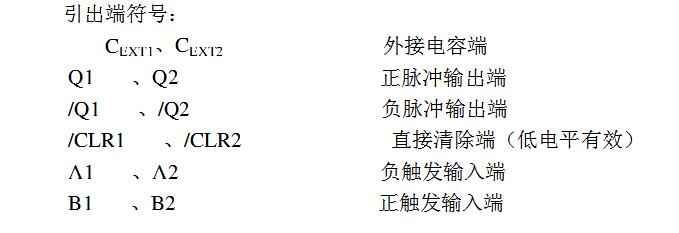

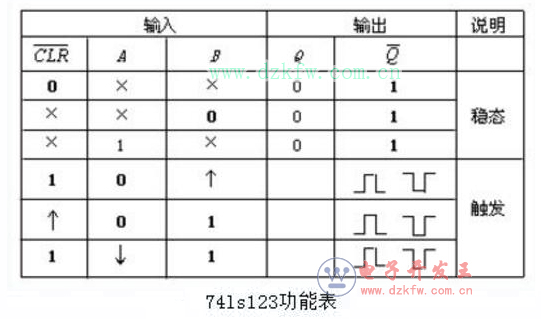

74ls123引腳圖及功能表

　　74ls123芯片主要功能

　　74LS123是常用的可重觸發單穩態觸發器，在各種數字電路和單片機系統的顯示系統中常用。

　　74LS123內有兩組多諧振蕩器，這個直流觸發多諧振蕩器的特點是由三種方法控制脈沖寬度，最基本的是選取外部的RC值來控制。 IC內部已經有一個定時電阻（內部時間選擇電阻器只在LS122上），因此允許只外接定時電容使用。 其功能特點： ·清零終止輸出脈沖 ·為VCC和溫度變化補償 ·直流觸發是高電平或低電平邏輯輸人。

　　74ls123能用什么代替

　　74ls123可替換的芯片有：

　　74LS122 可再觸發單穩多諧振蕩器

　　74LS422 可再觸發單穩多諧振蕩器（帶清除端）

　　74LS423 雙可再觸發單穩多諧振蕩器（帶清除端）4000系列：4098 雙可再觸發單穩多諧振蕩器（帶清除端）

　　4528 雙可再觸發單穩多諧振蕩器（帶清除端）

　　4538 雙精密可再觸發單穩多諧振蕩器（帶清除端

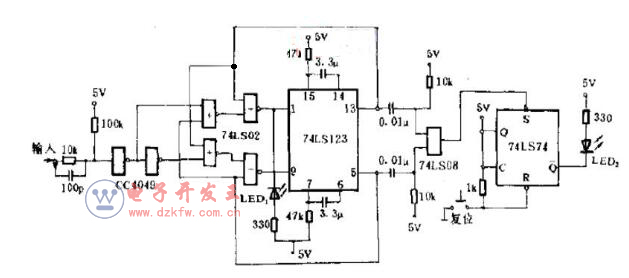

　　74ls123應用電路

　　本電路可應用于通用邏輯測試或隨機的抖動檢測，具有輸入阻抗高的特點，適合土15 V 左右的輸入信號。

　　當探頭輸入為“1”態時，雙單穩電路74LS123 的負觸發端D為低電平，點亮LED。一旦出現輸入下跳時，觸發，而固出現正跳變，LED 出現約20 ms 的暗時間。

　　當輸人為“0”態時，LED 常暗，而正跳變會使LED 出現20 ms 的亮時間。74LS123 的13.5、在探頭輸入無論出現正、負跳變時，總有一個輸出觸發74LS74.從而點亮LED2，所以具有記憶功能。74LS123 的2、3、10、11必須接高電平。
