DAC0832是CMOS工藝,共20管引腳,其管腳排列如圖所示。

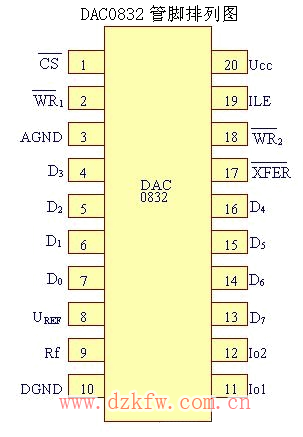

圖  DAC0832管腳排列圖

DAC0832中文資料，各管腳功能為：

D₇ ~ D₀：八位數字量輸入端,D₇為最高位,D₀為最低位。

I_0l：模擬電流輸出1端,當DAC寄存器為全1時,I_0l最大；全0時,I_0l最小。

I₀₂：模擬電流輸出2端,I_0l + I₀₂ = 常數 = ,一般接地。

R_f：為外接運放提供的反饋電阻引出端。

V_REF：是基準電壓參考端,其電壓范圍為 –10V~ +l0V 。

V_CC：電源電壓,一般為 +5V ~ +15V 。

DGND：數字電路接地端。

AGND：模擬電路接地端,通常與DGND相連。

：片選信號,低電平有效。

ILE：輸入鎖存使能端,高電平有效。它與、信號共同控制輸入寄存器選通。

：寫信號1,低電平有效。當= 0 ,ILE = 1時,此時才能把數據總線上的數據輸入寄存器中。

：寫信號2,低電平有效。與配合,當二者均為0時,將輸入寄存器中當前的值寫入DAC寄存器中。

：控制傳送信號輸入端,低電平有效。用來控制選通DAC寄存器。

由于DAC0832轉換輸出是電流,所以,當要求轉換結果不是電流而是電壓時,可以在DAC0832的輸出端接一運算放大器,將電流信號轉換成電壓信號。
