西門子s7-300數字量輸出模塊，可控硅輸出與晶體管輸出有何紛歧樣，首要應運于哪方面，哪些數度字量輸出模塊的輸出可直接操控觸摸器線圈、電磁閥線圈、而不必用繼電器進行過渡。
答：1、西門子PLC的輸出模塊中有繼電器輸出，可控硅輸出，晶體管輸出，這三種輸出的差異簡略說的話，便是這么的辦法：
直流＝晶體管；溝通＝可控硅；交直流＝繼電器 ；
晶體管輸出速度快，帶直流負載
繼電器輸出開關頻率比晶體管低，能夠帶溝通負載或直流負載
晶閘管輸出只能帶溝通負載，響應速度在前兩者

一、數字量輸入模塊SM321。

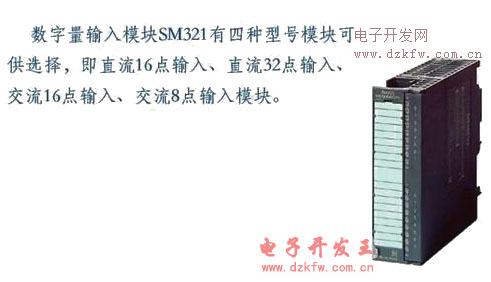

數字量輸入模塊將現場過程送來的數字信號電平轉換成S7-300內部信號電平。數字量輸入模塊SM321有四種型號模塊可供選擇，即直流16點輸入、直流32點輸入、交流16點輸入、交流8點輸入模塊。我們常用的是直流輸入模塊，如直流16點輸入或直流32點輸入。

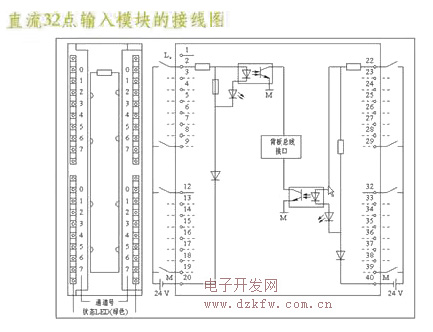

我們來看直流32點輸入模塊的接線圖。直流32點輸入模塊占4個字節也就是32位，對應32個指示燈。1號端子L+用來接模塊的工作電源24V的正極，20號端子M用來接工作電源24V的負極，模塊工作電源為直流24V，2號端子為輸入點，接開關的一端，開關另一端接M端子形成回路，電源極性不能接反。

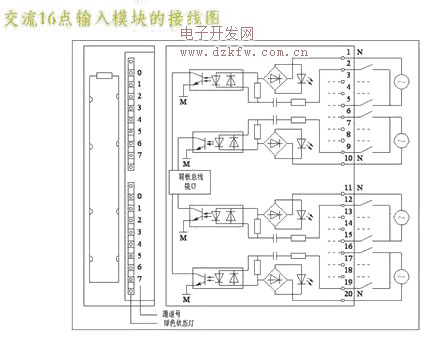

下圖為交流16點輸入模塊接線圖。

二、數字量輸出模塊SM322。

數字量輸出模塊SM322將S7-300內部信號電平轉換成過程所要求的外部信號電平，可直接用于驅動電磁閥、接觸器、小型電動機、燈和電動機啟動器等。

晶體管輸出模塊只能帶直流負載，屬于直流輸出模塊；可控硅輸出方式屬于交流輸出模塊；繼電器觸點輸出方式的模塊屬于交直流兩用輸出模塊。從相應速度上看，晶體管響應最快，繼電器響應最慢；從安全隔離效果及應用靈活性角度來看，以繼電器觸點輸出型最佳。

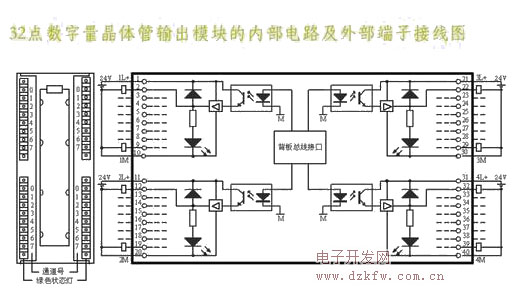

下面我們來看32點數字量晶體管輸出模塊的內部電路及外部端子的接線圖。晶體管輸出模塊只能帶直流負載，所以它的工作電源是直流24V的。例如，2號端子是一個輸出點，接一個線圈，線圈另一端接24V電源的負端同時接10號端子1M，1號端子1L+接電源的正極。1號端子和10號端子是2號端子到9號端子這8個輸入點的共用端子。11號端子和20號端子是12號端子到19號端子的共用端子。其它端子接線類似。

需要注意的是S7-300輸出模塊輸出點外部沒有接電路的情況下，當邏輯中對應的輸出繼電器被驅動的時候，模塊外殼上對應的指示燈不一定亮，因為指示燈需要用到外部的工作電源來點亮，這個工作電源沒接的情況下模塊外殼上對應的指示燈是不亮的。

三、數字量I/O模塊SM323。

SM323模塊有兩種類型，一種是帶有8個共地輸入端和8個共地輸出端，另一種是帶有16個共地輸入端和16個共地輸出端，兩種特性相同。I/O額定負載電壓24VDC，輸入電壓“1”信號電平為11至30V，“0”信號電平為-3至+5V，I/O通過光耦與背板總線隔離。在額定輸入電壓下，輸入延遲為1.2-4.8ms。輸出具有電子短路保護功能。

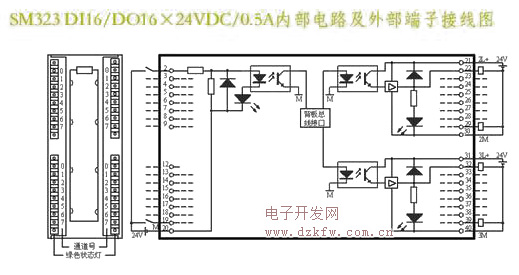

上圖為SM323接線圖。DI16表示16個開關量輸入點，DO16表示16個數字量的輸出點，24VDC表示工作電源為24V直流電源，0.5A表示每一個端子的負載電流為0.5A。左邊為開關量的輸入，接線與SM321接法類似；右邊為開關量輸出，接線與SM322接法是一樣的。
