會員注冊與小型plc（如西門子S7-200）不同，大中型PLC最大的特點就是采用模塊化控制系統，來滿足中等或高性能要求的應用。在大中型PLC系統中，各種單獨的模塊之間可進行廣泛組合以用于擴展，由于點數基本上不受太多的限制，其靈活性就非常高。

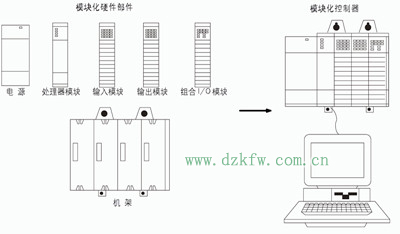

基本的模塊化硬件結構結構包括機架、電源、處理器CPU、輸入輸出I/O模塊、編程或通訊用接口，圖1表示了一個模塊化控制器是如何由模塊化硬件部件一一組成的。
圖1 模塊化控制器的組成部分

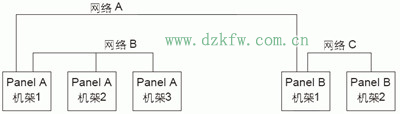

其中機架是用來安裝處理器和I/O模塊、特殊模塊的，所有模塊都可以很容易地沿著導軌插入到機架。不同類型的PLC系統其機架槽數不太一樣，可以互聯的機架數也不盡相同。大中型PLC系統在配置時，其機架數可以有很多，機架之間的關系可以用圖2來表示。
圖2 機架網絡
二、西門子S7－300 PLC
1、模塊化結構

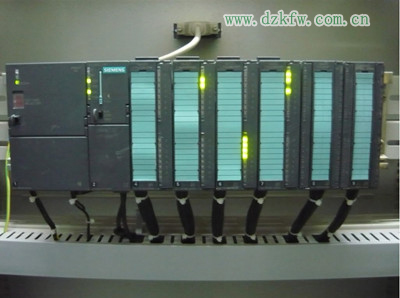

S7-300為節省空間的模塊化結構設計，可以適配用戶現有的各種機械控制任務，不需要考慮槽位規則。在運行時，無需風扇。除模塊外，只需要DIN標準的導軌，就可以將模塊旋轉到位，安裝在導軌上并用螺釘緊固。這種結構形式非常牢固并且有很高的電磁兼容性。S7-300的背板總線集成在模塊上，通過將模塊插入到總線連接器進行裝配。如圖3所示為S7-300模塊化結構安裝現場。
圖3 S7-300模塊化結構安裝現場

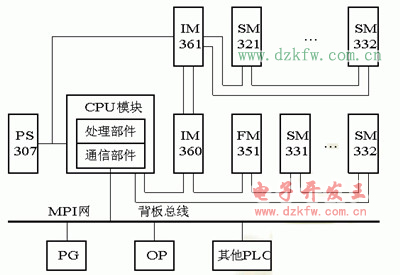

S7-300是模塊化的組合結構，根據應用對象的不同，可選用不同型號和不同數量的模塊，并可以將這些模塊安裝在同一機架(導軌)或多個機架上，如圖4所示。
PS：電源模塊；IM：接口模塊；SM：信號模塊；FM：功能模塊；PG：編程器；OP：操作面板
圖4 S7-300系列PLC系統構成框圖
2、主要功能
S7-300的大量功能能夠支持和幫助用戶進行編程、啟動和維護，其主要功能如下：
(1) 高速的指令處理。0.1～0.6 us的指令處理時間在中等到較低的性能要求范圍內開辟了全新的應用領域。
(2) 人機界面。方便的人機界面服務已經集成在S7-300操作系統內，因此人機對話的編程要求大大減少。
(3) 診斷功能。CPU的智能化的診斷系統可連續監控系統的功能是否正常，記錄錯誤和特殊系統事件。
(4) 口令保護。多級口令保護可以使用戶高度、有效地保護其技術機密，防止未經允許的復制和修改。
