本篇介紹的這種裝置,可以用來探聽室內或室外的微弱的聲音,只要在需要探聽的某處安裝一個探聽器,即可在100M外用調頻收音機清晰地探聽到某處的聲響。

電路工作原理

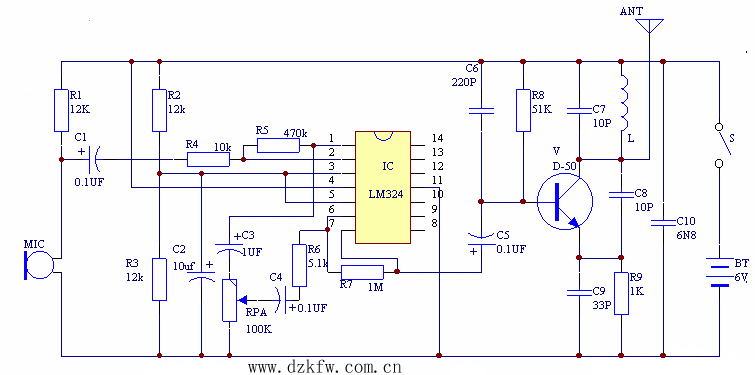

　電路如圖所示，它是由高靈敏話筒放大器和無線發射裝置組成，放大器時由一塊四運放集成電路LM324中的兩只運算放大器組成。

　當駐極體話筒MIC拾到微弱聲音信號以后，便在MIC兩端產生信號電壓，經過電容器C1耦合到第一級運算放大器的（3）腳進行放大，其放大增益達20分貝以上，經過第一級放大以后，從（1）腳輸出，經過電容器C3耦合，電位器RP控制進入到（5）腳進行第二級放大，經過這二級放大以后，足以將微弱的任何聲音信號放大到有足夠幅度，然后由C5耦合到高頻發射電路中。

　高頻振蕩電路是由專用高效發射管V及LC振蕩電路構成，其諧振頻率設計在FM波段的88~108MHZ范圍內，音頻調制后的載波通過發射天線W向周圍空間發射，用一臺FM收音機即可在100M外收聽到，其中R5和R7為運算放大器的負反饋電阻，調整其阻值可以改變放大增益。


元件選擇與調試

　MIC選用微型駐極體話筒，制作適宜在外面加一個聚聲盆，將MIC裝入一個內徑為25毫米的塑料管內，在塑料管的內面貼上一層絨布吸聲，以提高聲源的質量。發射管V采用高效專用發射管D-50或D-40等，放大倍數大于100。L用直徑為0.31毫米的漆包線在直徑為5毫米的鉆頭上繞6圈，脫胎后將線圈拉長到5毫米左右即可。天線可以采用40厘米的軟導線。

　電路中所有元件質量良好，且焊接無誤，即可通電調試，調整電位器PR使（7）腳輸出信號強度適中，可用高阻抗耳機跨接在C5負極與地之間

監聽，調整電路中的L間距或C的容量是發射頻率落在88~108MHZ范圍內，并變調邊拉開距離，一般可以在100M外清晰聽到探聽器發射過來的聲音信號
