一、電路工作原理
電路原理如圖1 所示。

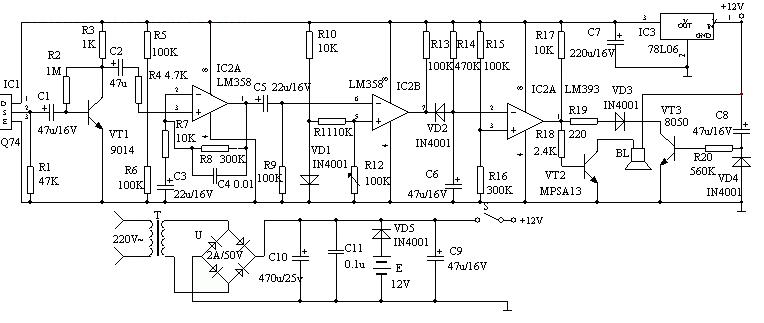

圖1 紅外線探測防盜報警器電路圖
該裝置由紅外線傳感器、信號放大電路、電壓比較器、延時電路和音響報警電路等組成。紅外線探測傳感器IC1 探測到前方人體輻射出的紅外線信號時,由IC1 的②腳輸出微弱的電信號,經三極管VT1 等組成第一級放大電路放大,再通過C2 輸入到運算放大器IC2 中進行高增益、低噪聲放大,此時由IC2①腳輸出的信號已足夠強。IC3 作電壓比較器,它的第⑤腳由R10、VD1 提供基準電壓,當IC2①腳輸出的信號電壓到達IC3 的⑥腳時,兩個輸入端的電壓進行比較,此時IC3 的⑦腳由原來的高電平變為低電平。IC4 為報警延時電路,R14 和C6 組成延時電路,其時間約為1 分鐘。當IC3 的⑦腳變為低電平時, C6 通過VD2 放電,此時IC4 的②腳變為低電平,它與IC4 的③腳基準電壓進行比較,當它低于其基準電壓時,IC4 的①腳變為高電平,VT2 導通,訊響器BL 通電發出報警聲。人體的紅外線信號消失后,IC3 的⑦腳又恢復高電平輸出,此時VD2 截止。由于C6 兩端的電壓不能突變,故通過R14向C6 緩慢充電,當C6 兩端的電壓高于其基準電壓時, IC4 的①腳才變為低電平,時間約為1 分鐘,即持續1 分鐘報警。
由VT3、R20、C8 組成開機延時電路,時間也約為1 分鐘,它的設置主要是防止使用者開機后立即報警,好讓使用者有足夠的時間離開監視現場,同時可防止停電后又來電時產生誤報。該裝置采用9-12V 直流電源供電,由T 降壓,全橋U 整流,C10 濾波,檢測電路采用IC5 78L06 供電,交直流兩用,自動無間斷轉換。
二、元器件選擇
IC1 采用進口器件Q74,波長為9-10um。IC2 采用運放LM358,具有高增益、低功耗。IC3、IC4 為雙電壓比較器LM393,低功耗、低失調電壓。其中C2、C5 一定要用漏電極小的鉭電容,否則調試會受到影響。R12 是調整靈敏度的關鍵元件,應選用線性高精度密封型。其它元器件按電路圖所示選擇即可。
三、制作和調試方法
制作時,在IC1 傳感器的端面前安裝菲涅爾透鏡,因為人體的活動頻率范圍為0.1-10Hz,需要用菲涅爾透鏡對人體活動頻率倍增。安裝無誤,接上電源進行調試,讓一個人在探測器前方7-10m 處走動,調整電路中的R12,使訊響器報警即可。其它部分只要元器件質量良好且焊接無誤,幾乎不用調試即可正常工作。本機靜態工作電流約10mA,接通電源約1 分鐘后進入守候狀態,只要有人進入監視區便會報警,人離開后約1 分鐘停止報警。如果將訊響器改為繼電器驅動其它裝置即作為其它控制用。
