555芯片組成的防盜報警器電路圖

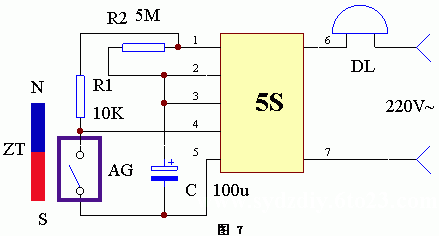

　　防盜報警器電路如圖7所示。條形永久磁鐵ZT安裝在活動的門上，常閉干簧管AG安裝在門框上。平時ZT靠近AG，使得AG內兩觸片斷開，此時5S的④腳呈高電平，模塊內部電路關閉，電鈴DL不工作。夜間主人睡覺后，如有人推門而入，勢必導致ZT與AG遠離，AG內兩觸片復位合攏，于是5S模塊④腳變?yōu)榈碗娖剑瑑?nèi)部電路開通，DL通電工作，發出響亮的報警聲。不房門重新合上是地，報警聲不會立即停止，由于R2、C的延時作用，電路仍要工作一段時間才會自動停止
