5S模塊組成的閃爍燈電路圖

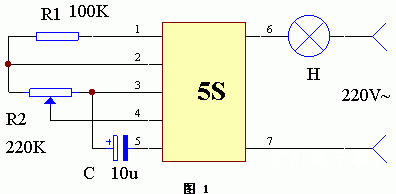

　　該裝置的電路工作原理如圖1所示。可將它做成插頭式，插入220V交流市即可工作，不需另加直流控制電源。其閃爍頻率可按下式估算：
　　　　f＝1.443/（R1＋2R2）C（Hz）
　　調節R2的阻值即可改變閃爍頻率。可用于各類市政施工標志燈，航標燈或廣告裝飾等。
