這手機探測電路原理可以從一個半米遠的距離感激活的移動手機的存在，如果RF信號檢測電路會通知你用一個聲音報警(蜂鳴聲 )和閃爍的指示燈。

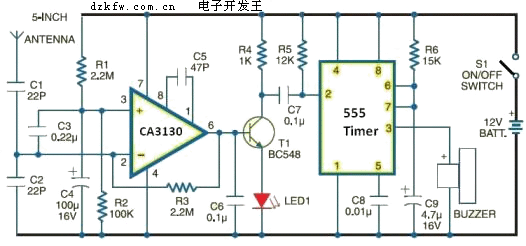

　　在這種類型的電路(使用頻率高0.9 - 3GHz的)，你不能使用的頻率調諧LC電路，該電路使用一個0.22pF的磁盤電容(C3)根據射頻電路，以確保電路的能力，捕捉手機信號。這種手機探測器可以探測到任何一部手機的活動：傳入或傳出短信，視頻傳輸或語音傳輸?shù)腃3電容必須有信息與8毫米間距之間的信息的長度為18毫米，以獲得所需的頻率。這個小磁盤電容作為一個小千兆赫的環形天線收集的射頻信號。CA3130運算放大器IC使用電流電壓轉換器，這種手機探測器電子電路圖，可用于驗證存在一個活躍的手機在測試區域。
