什么是NTC熱敏電阻? NTC 5D-9熱敏電阻參數介紹,熱敏電阻型號參數說明圖

作者:佚名    文章來源:本站原創    點擊數:4283    更新時間:2023/5/14

熱敏電阻主要有兩種類型,一種是PTC正溫度系數型,還有一種是NTC負溫度系數型,其中NTC系列的熱敏電阻需求量更大一些,極個別領域會用到PTC熱敏電阻。

NTC熱敏電阻的型號極多,其中NTC 5D-9屬于使用量較大的一類,NTC 5D-9熱敏電阻參數介紹,讓你對這種熱敏電阻有更深入的了解。

NTC熱敏電阻型號參數說明圖

一、什么是NTC熱敏電阻?

NTC的英文全稱為Negative Temperature Coefficient,即指的是阻值隨溫度上升而呈指數關系減小的現象和材料。

隨著本體的溫度升高,NTC的電阻阻值會呈非線性的下降,這個是NTC的特性。

NTC熱敏電阻是溫度上升、電阻值下降的端子,用于溫度傳感器。 科雅電子的NTC熱敏電阻使用高精度、高靈敏的段子,有表面貼裝、引線等各種型號,用于突入電流抑制、溫度補償等方面,有片狀型、引線型等多種類產品系列可供選擇。

二、NTC熱敏電阻5D-9的參數介紹。

一般在熱敏電阻上面,都會印很多參數, 以下圖這個5D-9的產品為例:

1、NTC:是熱敏電阻溫度系數類型,為負溫度系數熱敏電阻

2、5:代表熱敏電阻在25攝氏度時,其電阻值為5Ω

3、D:熱敏電阻的直徑

4、9:熱敏電阻直徑為9毫米

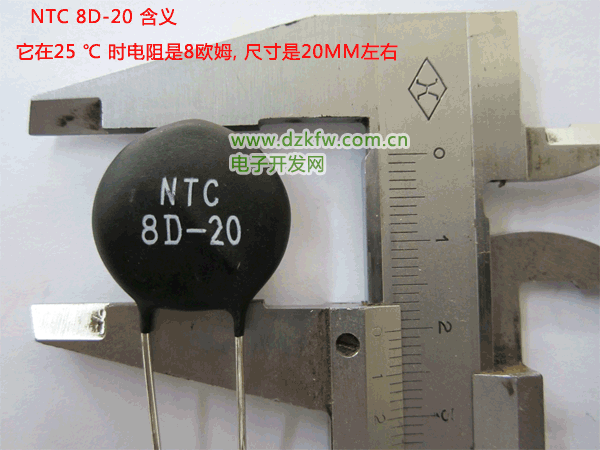

小知識擴展:NTC 8D-20 焊機維修配件 逆變焊機維修常用
熱敏電阻,主要做開關浪涌的抑制,它在25度時電阻是8歐姆, 尺寸是20MM左右

NTC 8D-20熱敏電阻型號說明圖
