過熱保護電路原理圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-12-13

生產中所用的自動車床、電熱烘箱、球磨機等連續運轉的機電設備,以及其它無人值守的設備, 因為電機過熱或溫控器失靈造成的事故時有發生,需要采取相應的保安措施。PTC熱敏電阻過熱保護電路能夠方便、有效地預防上述事故的發生。

原理電路

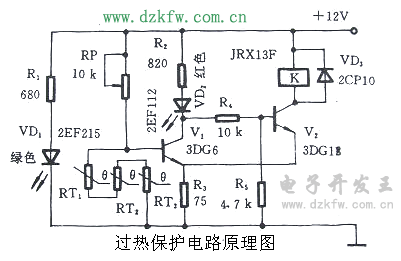

是以電機過熱保護為例,由PTC熱敏電阻和施密特電路構成的控制電路。圖中,RT1、RT2、RT3為三只特性一致的階躍型PTC熱敏電阻器,它們分別埋設在電機定子的繞組里。 正常情況下,PTC熱敏電阻器處于常溫狀態,它們的總電阻值小于1KΩ。此時,V1截止,V2導通,繼電器K得電吸合常開觸點,電機由市電供電運轉。

當電機因故障局部過熱時,只要有一只PTC熱敏電阻受熱超過預設溫度時,其阻值就會超過10KΩ以上。 于是V1導通、V2截止,VD2顯示紅色報警,K失電釋放,電機停止運轉,達到保護目的。



過熱保護電路原理圖

主要元器件選擇

PTC熱敏電阻的選型取決于電機的絕緣等級。元件的標準外形尺寸見圖。通常按比電機絕緣等級相對應的極限溫度低40℃左右的范圍選擇PTC熱敏電阻的居里溫度。例如,對于B1級絕緣的電機,其極限溫度為130℃,應當選居里溫度90℃的PTC熱敏電阻。( 過熱保護用PTC熱敏電阻)

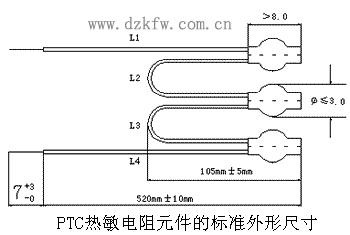

PTC熱敏電阻元件的標準外形尺寸

繼電器K的選擇取決于電機的容量,圖2.3.1中的是JRX-13F,觸點負載0.5A,適合小型電機。RP應選帶鎖緊機構的電位器。

安裝與調試

推薦的安裝方式是將PTC熱敏電阻分別埋設在電機定子的繞組里。 調試方法是:將PTC熱敏電阻置于恒溫箱中,設定溫度為TK,調節RP使PTC熱敏電阻在TK-5℃時,VD2不亮,K不動作;在TK+5℃時,VD2燈亮,K動作。鎖緊RP即可。
