在學習任何一種PLC的時候，我們需要先熟悉PLC的硬件，為什么呢？

這是因為要進行實操的一個設備，我們都需要做任何一個PLC控制項目，就要對PLC外圍硬件進行接線，那么接線以及使用之前，我們就要了解這個PLC的硬件。

那么這篇文章，我們就給大家介紹一下S7-1200 PLC的硬件結構，下面所述是以CPU1214C為例進行說明。

🛠️ 硬件組件詳解

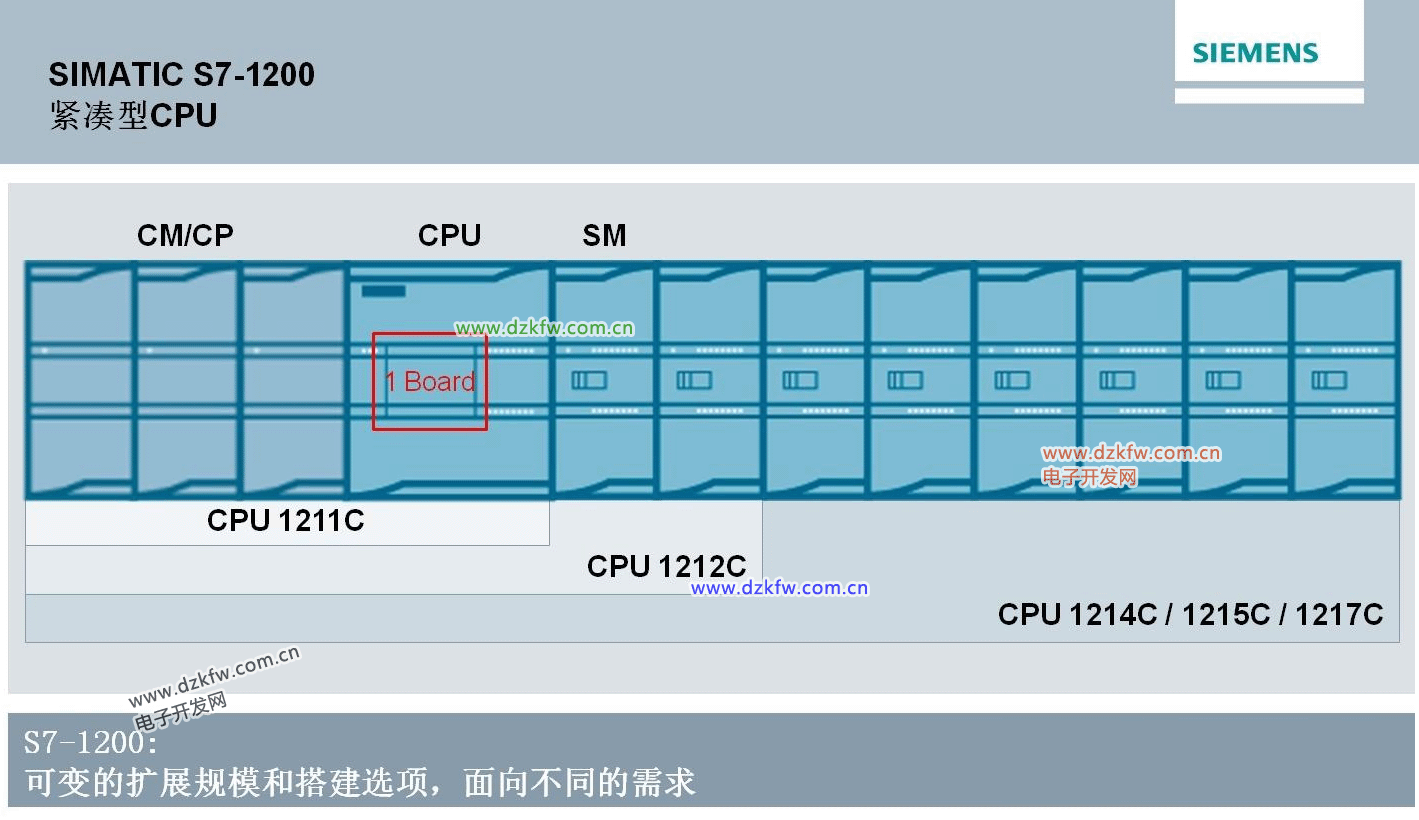

西門子S7-1200 PLC的硬件組件真的讓人眼前一亮。它的CPU是1214C，自帶兩路模擬量輸入，公共端為0和1，可以用來接收模擬量信號。另外，它還有24V直流電源輸入和輸出，DC/DC/DC表示24V直流電源輸入，DC/DC/RLY表示24V直流電源輸出和繼電器輸出。這款CPU不僅功能強大，還具備擴展能力，可以連接多達8個信號模塊和3個通信模塊。
右邊的RS422/485模塊也是一大亮點，通過這個模塊，PLC可以和觸摸屏進行數據傳輸，實現無縫整合。此外，西門子S7-1200系列還支持多種輸入輸出電壓類型，如DC、AC和RLY，滿足不同的項目需求。
📦 型號選擇指南

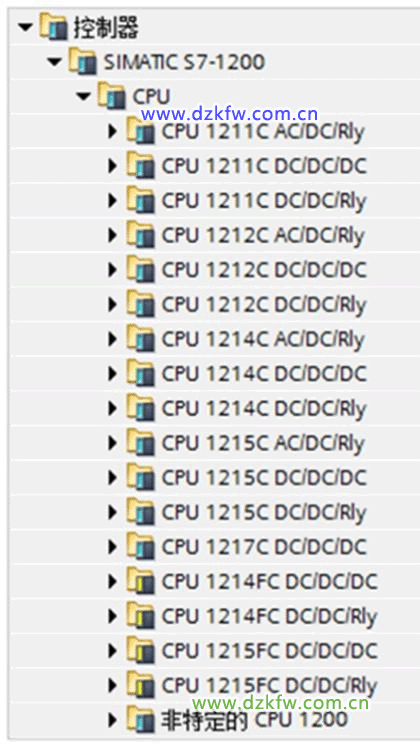

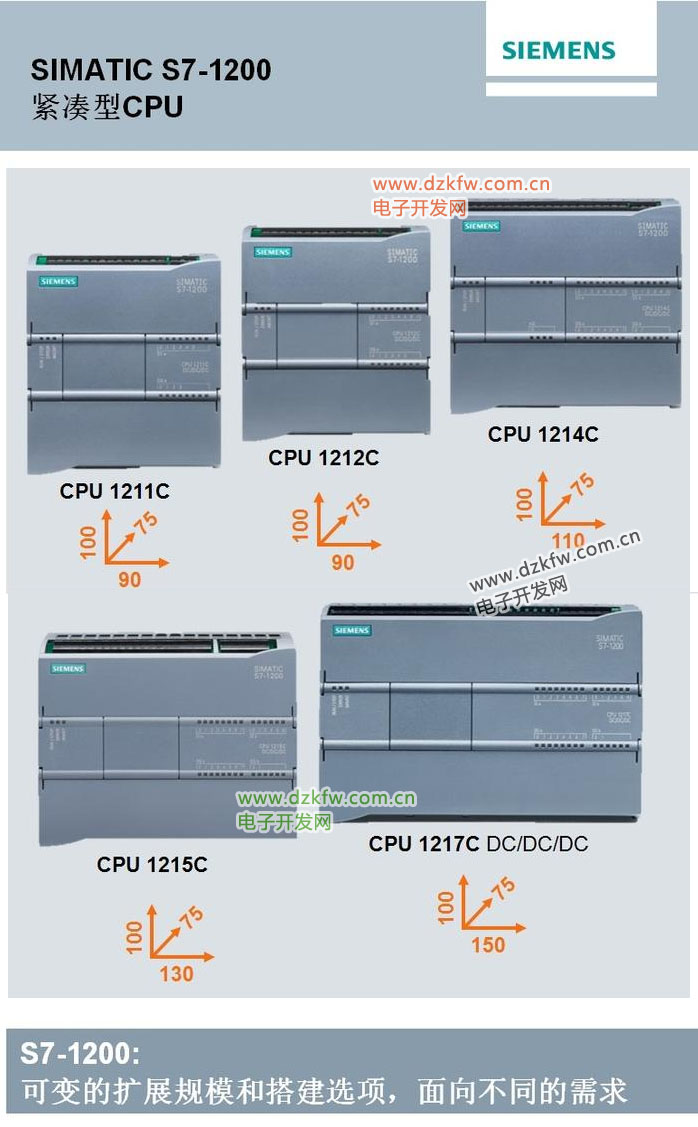

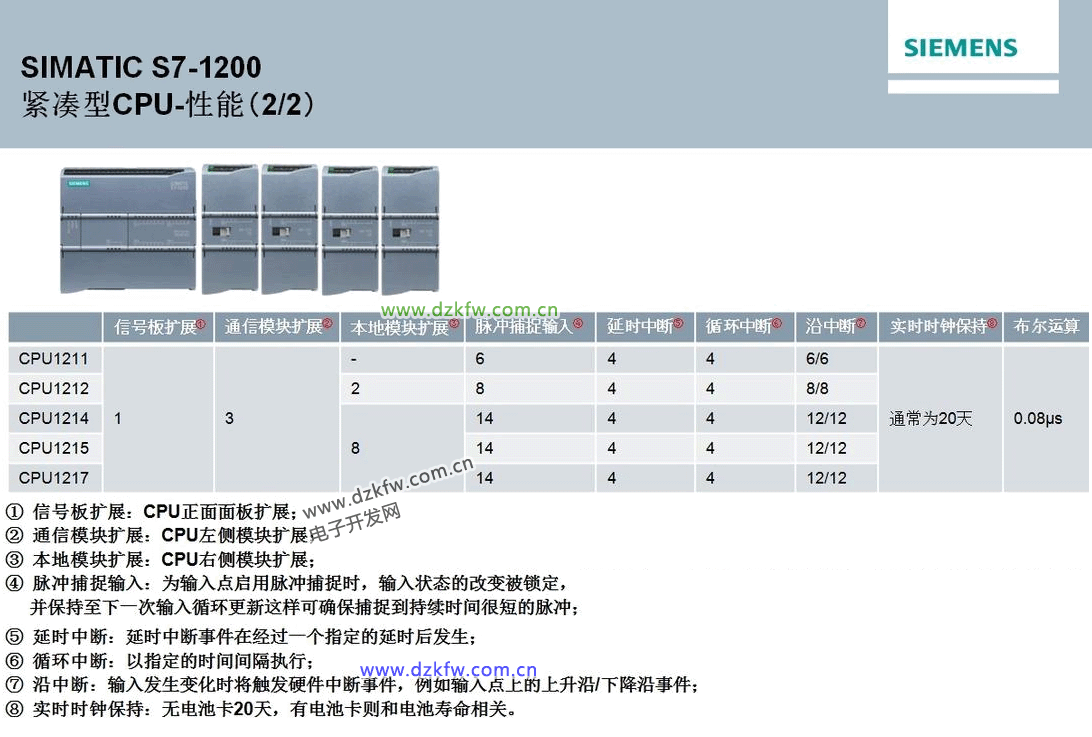

西門子S7-1200系列有5個大類，分別是1211C、1212C、1214C、1215C和1217C，每類PLC的點位數量依次遞增。對于新手來說，選擇1214C是個不錯的選擇，因為它既有足夠的點位，又有擴展能力。
具體來說，1211C沒有擴展能力，不能增加擴展模塊；其他大類下面又有三種類型的PLC，分別是DC/DC/DC、DC/DC/RLY以及AC/DC/RLY，主要是輸入輸出的電壓類型不同。大家可以根據自己的項目需求選擇最適合的產品。例如，如果你需要更多的輸入輸出點，可以選擇1217C；如果你需要繼電器輸出，可以選擇DC/DC/RLY類型的PLC。

CPU模塊



每款CPU根據電源信號和輸入/輸出信號的類型有不同的型號，其本機自帶數字量輸入/輸出點數亦有所差異

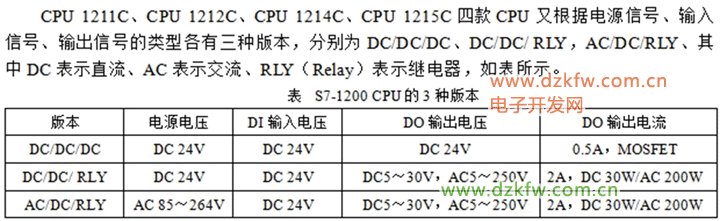

CPU模塊電源信號版本

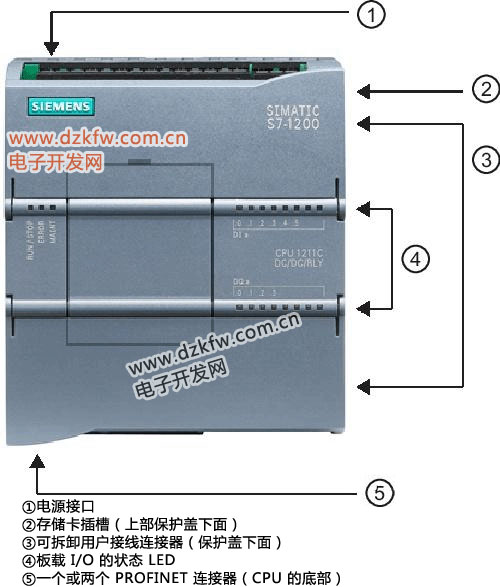

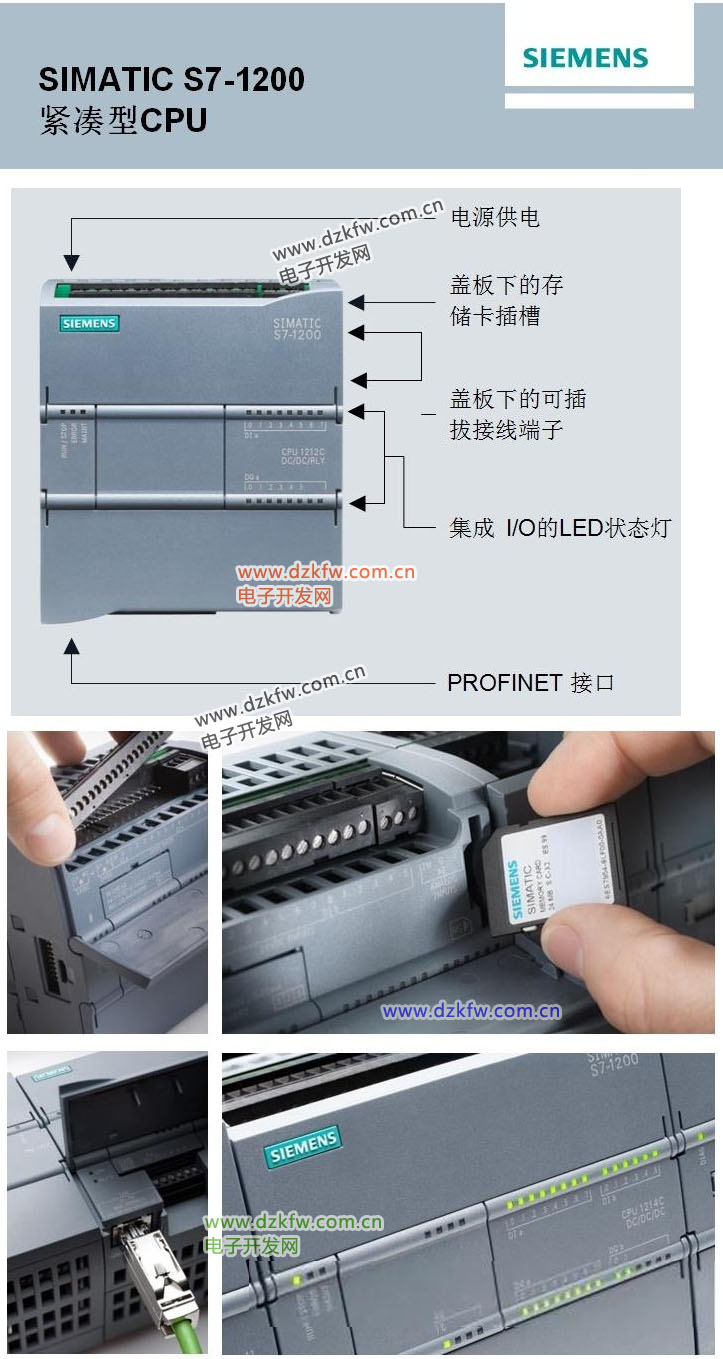

CPU模塊面板

​①​電源接口​

②​存儲卡插槽（上部保護蓋下面）​

③​可拆卸用戶接線連接器（保護蓋下面）

​④​板載 I/O 的狀態 LED​

⑤​一個或兩個 PROFINET 連接器（CPU 的底部）

CPU 的操作模式

CPU 有以下三種操作模式：STOP 模式、STARTUP 模式和 RUN 模式。CPU 前面的狀 態 LED 指示當前操作模式。

• 在 STOP 模式下，CPU 不執行任何程序，用戶可以下載項目。
• 在 STARTUP 模式下，CPU 會執行任何啟動邏輯（如果存在）。在 STARTUP 模式 下不處理任何中斷事件。
• 在 RUN 模式下，重復執行掃描周期。在程序循環階段的任何時刻都可能發生和處理 中斷事件。

說明 ：CPU 處于 RUN 模式下時，無法下載任何項目。只有在 CPU 處于 STOP 模式時，才 能下載項目。

通信模塊

通信模塊 (CM) 和通信處理器 (CP) 將增加 CPU 的通信選項，例如 PROFIBUS 或 RS232/RS485 的連接性（適用于 PtP、Modbus 或 USS）或者 AS-i 主站。

​CP 可以提供其它通信類型的功能，例如通過 GPRS、LTE、IEC、DNP3 或 WDC 網絡連接到 CPU。

• ​CPU 最多支持三個 CM 或 CP
• ​各 CM 或 CP 連接在 CPU 的左側（或連接到另一 CM 或 CP 的左側）

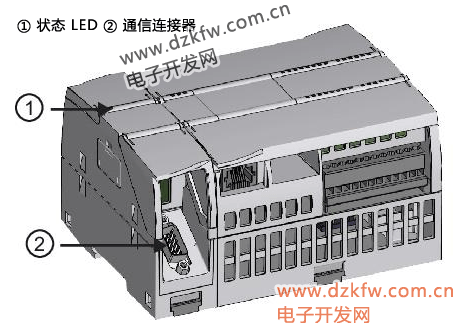

① 狀態 LED ​② 通信連接器

信號模塊

​信號模塊 (SM) 可以為 CPU 增加其它功能。SM 連接在 CPU 右側。

• ​數字量 I/O
• ​模擬量 I/O
• ​RTD 和熱電偶
• ​SM 1278 IO-Link 主站
• ​SM 1238 電能表

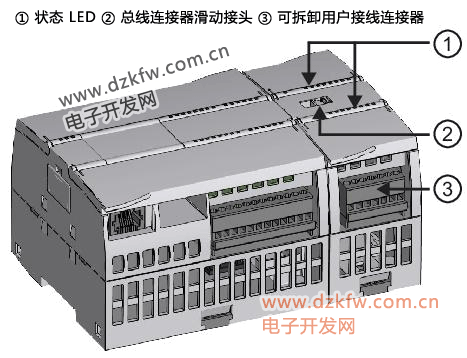

① 狀態 LED​ ② 總線連接器滑動接頭​ ③ 可拆卸用戶接線連接器

插入式擴展版

​CPU 支持一個插入式擴展板：

• ​信號板 (SB) 可為 CPU 提供附加 I/O。SB 連接在 CPU 的前端。
• ​通信板 (CB) 可以為 CPU 增加其它通信端口。
• ​電池板 (BB) 可提供長期的實時時鐘備份。

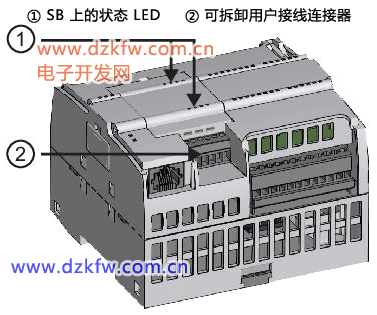

① SB 上的狀態 LED​ ② 可拆卸用戶接線連接器

---

---

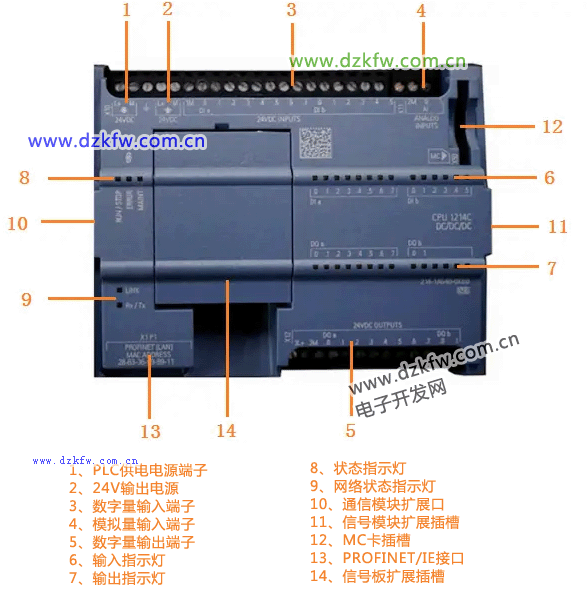

1、PLC供電電源端子

根據PLC的型號有所不同，可以是直流24V供電，或者是交流220V供電。如果PLC型號是DC/DC/DC、DC/DC/RLY的采用的是直流24V供電，如果型號是AC/DC/RLY的采用的是交流220V供電。

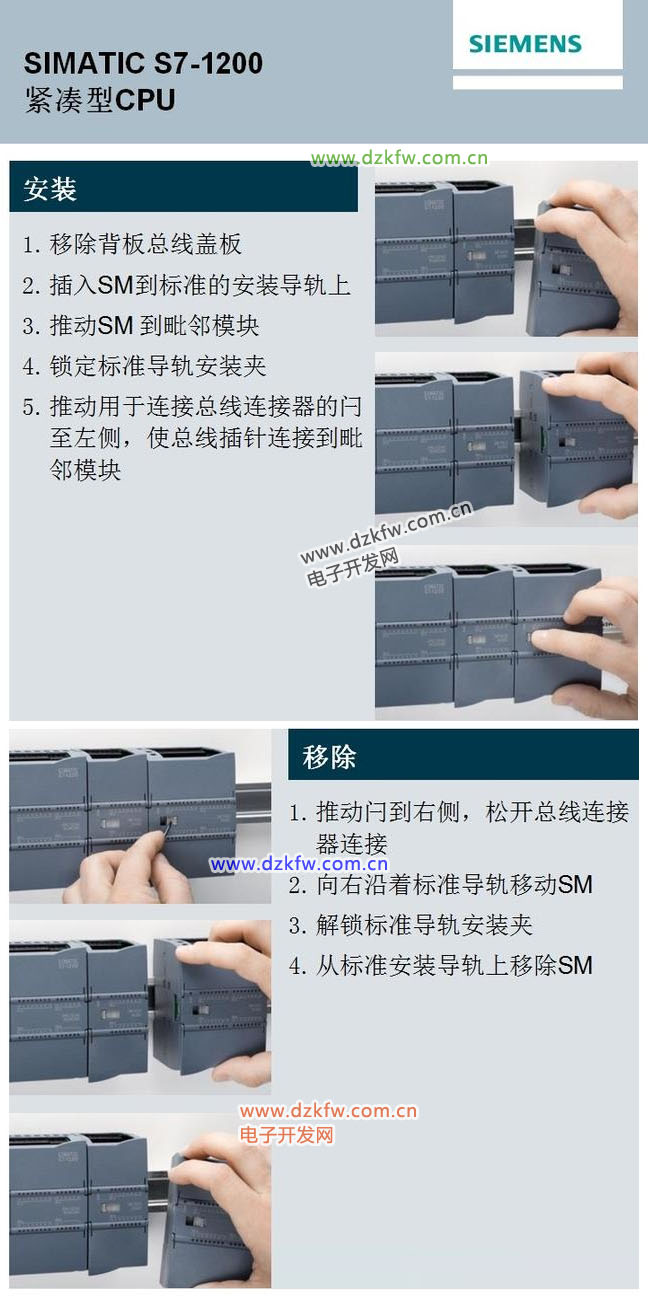

S7-1200PLC的硬件安裝和拆除如下圖：





2、24V輸出電源

PLC提供一個24V電源的輸出，可用于給傳感器或者模塊供電。CPU1211C和CPU1212C可提供300mA電流，CPU1214C/1215C/1217C可提供400mA的電流。因為這個電流容量是有限制的，當我們使用的傳感器或者模塊的電流容量超過規定值時，就不能使用這個內置電源了。所以小編建議不使用，而是外部接24V開關電源。

3、數字量輸入端子

開關、按鈕、傳感器、編碼器等數字量信號或脈沖量信號可以通過數字量輸入端子接入到PLC。1200PLC的輸入接法可以支持源型接法和漏型接法。

4、模擬量輸入端子

S7-1214C支持兩路0~10V的電壓信號的模擬量輸入。當需要使用模擬量輸入功能的時候，將一些傳感器接到該輸入端子。

5、數字量輸出端子

數字量輸出端子是用于接外部負載的，比如指示燈、繼電器、電磁閥等。根據PLC的輸出類型不同，接線方式也有不同。這里所講的PLC輸出類型指PLC是晶體管輸出還是繼電器輸出，晶體管輸出是接直流負載，繼電器輸出可以接交流也可以接直流負載。

6、輸入指示燈

當有信號輸入時，對應的輸入指示燈會點亮為綠色。

7、輸出指示燈

當有信號輸出時，對應的輸出指示燈會點亮為綠色。

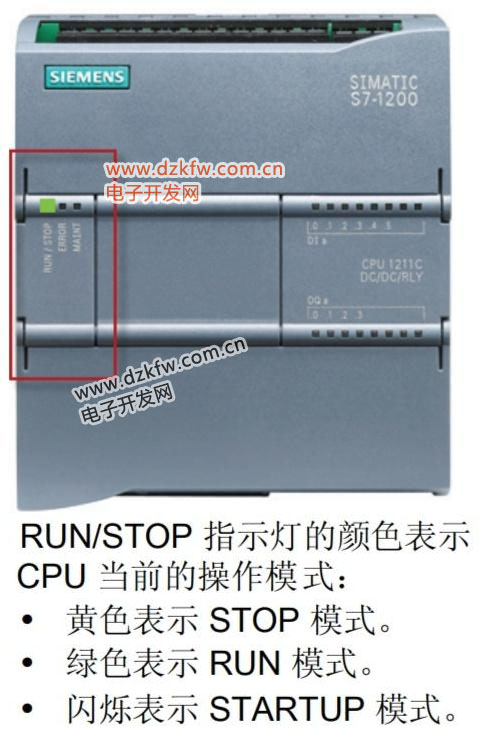

8、狀態指示燈

PLC上的狀態指示燈有三個，STOP/RUN指示燈、ERROR指示燈、MAINT指示燈。

STOP/RUN指示燈為綠色時表示PLC處于RUN運行模式，為橙色的時候表示PLC處于STOP停止模式，如果是綠色和橙色之間交替閃爍表示CPU正在啟動。

ERROR指示燈出現紅色閃爍狀態時表示有錯誤，比如CPU內部錯誤、組態錯誤等等，為紅色常亮時表示硬件故障。

MAINT指示燈是在每次插入存儲卡的時候會出現閃爍的狀態。

9、網絡狀態指示燈

包括有LINK和Rx/Tx指示燈，主要是用于顯示網絡連接狀態的。如果硬件連接是沒有問題的話，LINK指示燈是常亮的，如果在進行數據交換的時候，Rx/Tx指示燈將會閃爍。

10、通信模塊擴展口

S7-1200 PLC最多可以擴展3個通信模塊，是擴展在CPU左側的這個通信模塊擴展口上的。

11、信號模塊擴展插槽

信號模塊包括有數字量輸入、數字量輸出、數字量輸入/輸出、模擬量輸入、模擬量輸出、模擬量輸入/輸出等模塊，這些信號模塊是擴展到這個模塊擴展插槽上的。

12、MC卡插槽

S7-1200 PLC提供有專用的MC卡，作為程序卡、傳送卡，或者更新硬件固件，以及清除密碼、恢復出廠值使用。這個MC卡可以支持4M、12M、14M、2G的。

13、PROFINET/IE接口

這個接口可以支持PROFINET通信和以太網通信，可以用于PLC與編程軟件的通信連接、PLC與觸摸屏/上位機之間的通信連接，以及PLC與PLC之間的以太網通信等。

這個端口除了支持S7協議之外，還支持TCP/IP協議、UDP協議、ISO_on_TCP協議、MODBUS TCP等通信協議。

14、信號板擴展插槽

S7-1200 PLC可以擴展信號板，包括有數字量輸入信號板、數字量輸出信號板、數字量輸入輸出混合信號板、模擬量輸入信號板、模擬量輸出信號板、通信信號板和電池信號板。

這些信號板是擴展在PLC正上方的，使用這些信號板的好處是可以不占用空間的前提下增加輸入輸出點。

以上就是S7-1200 PLC的硬件結構介紹，其實基本上與S7-200 SMART PLC差不多，不同點在于，S7-200 SMART PLC不支持模擬量輸入的功能、而S7-1200 PLC可以支持，此外像狀態指示燈、通訊接口有些許不同。我們在學習的時候可以拿S7-200 SMART PLC進行對比學習哦。
