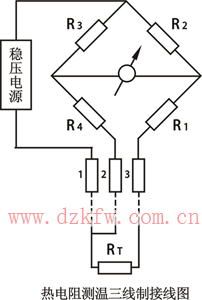

在工業生產中，熱電阻溫度儀表大多是采用不平衡電橋來進行測量的。其測量電路原理如圖所示：


由于把熱電阻接人電橋的銅導線的電阻值會隨著環境溫度的變化而發生變化，如果只把連接導線接在一個橋臂上，當環境溫度變化時，連接導線電阻的變化值將與熱電阻RT的電阻變化值相疊加，而產生附加誤差。所以在工業上普遍采用三線制的接線方法，把導線2與3分別接至電橋的兩個橋臂上，當電線的電阻變化時，可以互相抵消一部分，以減少對儀表示值的影響。但誤差減小是有限度的，對于不平衡電橋，只有在儀表刻度的始點才能得到全補償，而在滿刻度時上述的附加誤差是最大的。對于不平衡電橋還要考慮電源引線的附加溫度誤差，當有電流流過熱電阻連接電源的導線1時，會有一定的電壓降，當環境溫度變化時，電橋的上、下支路電壓也會隨之發生變化，從而給儀表帶來一定的附加溫度誤差。
由于上述原因，對于配熱電阻的動圈儀表，當用三線制接線法時，對連接導線的電阻值有規定，一般每條線的電阻為5Ω，若不足5Ω，則須用錳銅電阻補足，以保證儀表的最大附加誤差不超過0.5%。對于使用集成運算放大器的顯示控制儀，其輸入阻抗很高，外接導線電阻的變化比儀表的輸入阻抗小得多，故可以忽略導線電阻阻值的變化而不會影響測量精度。因此對連接導線的電阻值就沒有要求了，這樣可免去調整外線電阻的工作。
