今天我們一起學習一下單片機通信：

(第一次寫分享，不足的地方希望大家多多指出。后面我會多加提升)

串行/并行通信

串行通信：只有一條通訊線，每次只能發送一個數據。

并行通信：多條通訊線，每次可以發送多個數據。

并行通信傳輸?shù)乃俣炔灰欢ū却型ㄐ趴欤驗楫?dāng)傳輸速度達到很高時，并行通信相互之間會存在干擾。

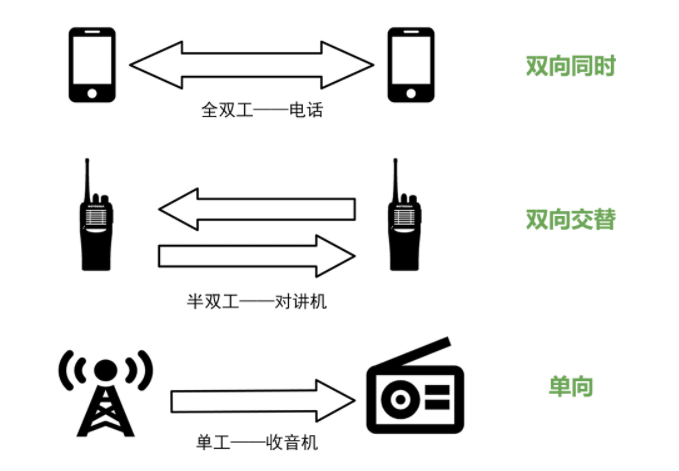

通信傳輸分為三種：全雙工傳輸-半雙工傳輸-單工傳輸

如圖1：

同步/異步通信

異步通信：雙方要規定相同的傳輸速度才可以進行傳輸，通信雙方約定某一個條件。

一旦雙方傳輸速度不相同，傳輸?shù)臄?shù)據就會出現亂碼。就像我們使用串口打印數據，代碼配置的是115200，串口工具選擇的是9600，此時看到打印的數據就會變成亂碼。

同步通信：通信的雙方需要連接一個時鐘線CLK，這樣傳輸?shù)臄?shù)據雙方保持一致。例如，當一方認為2ms接收一個數據，另一方1ms接收一個數據，這樣就會造成傳輸數據錯亂問題。CLK就是給雙方約定好，一個時鐘會有一個數據的發送或者接收。

如何判斷異步通信和同步通信：可以根據是否有時鐘信號線CLK來判斷。

典型的異步通信：SPI，UART

典型的串口通信：IIC

接下來我們進入串口通信：

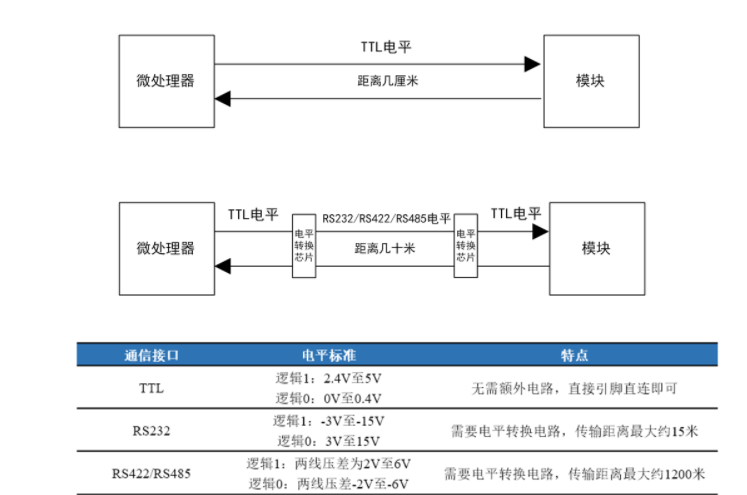

1、串口電平

平常我們使用杜邦線去連接兩個通信模塊的時候，傳輸距離較短，可以用TTL電平。當兩個通信模塊距離很遠，幾十米以上的時候，全程使用TTL電平干擾會很大，信號損耗較高。我們此時就要用到RS232/RS422/RS485電平進行轉接。

TTL電平：2.4V-5V 等效于邏輯1--高電平

TTL電平：0V-0.4V 等效于邏輯0--低電平

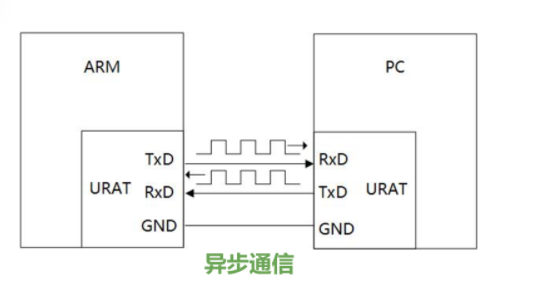

2、串口連接和時序

傳輸時序：

①空閑狀態電平為1，高電平

②電平為0，低電平，標志數據將要開始

③數據發送(數據發送多少可以更改)

④奇偶校驗位(校驗前面的數據發送是否正確)

⑤停止位，電平置1，高電平

⑥波特率傳輸：波特率越高傳輸速度越快，波特率越低傳輸速度越慢。(波特率的速度是有限的，GPIO的IO口電平的變化速度限制了波特率的傳輸速度)

這就是今天的分享，明天我會與大家分享使用串口接收和發送數據的代碼編寫思路。

感謝各位能給予評價，我也會慢慢學習如何去寫好一篇知識總結。
