非線性放大電路及原理分析

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2014-11-24

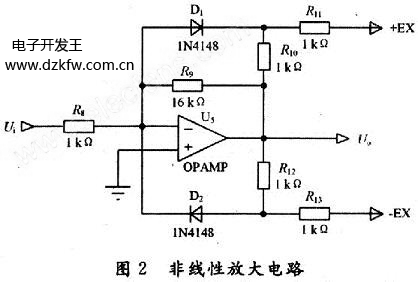

非線性放大電路的原理圖如圖所示。

非線性放大電路原理圖

  由文獻分析可知:

  (1)當輸入信號Ui滿足:公式時,U0<|EX+1.2 |,D1,D2均不導通,這時電路的放大倍數為:Av1=-16。

  (2)當輸入信號Ui滿足:公式時,U0>|EX+1.2|,D1,D2均導通,這時電路的放大倍數為:Av2=Av2’=-1。

  (3)可調變的EX,可以對Ui設定不同的大小信號放大限幅范圍,同時對大信號輸入與輸出依然保持了線性關系,不會丟失大信號中的有效成分。
