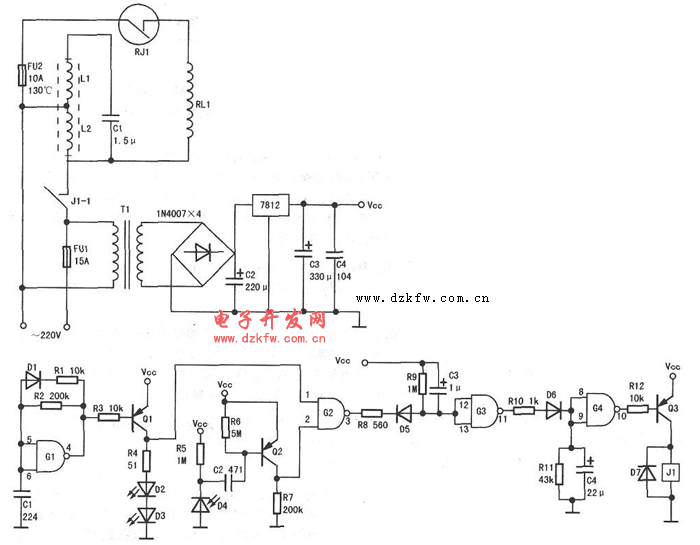

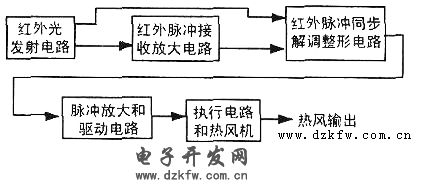

該機整機工作流程見右圖．其電源電路和風機電路見上圖。

　　上圖中，Jl—1是最終執行元件繼電器Jl的常開觸點。虛線框內是單相電動機，Ll是啟動繞組，L2是運轉繞組，Cl是啟動電容。FU2是溫度保險，當風道內溫度≥130℃時，F(xiàn)U2自動熔斷。RJ1是熱保護繼電器，當風道內溫度超過其保護點時，自動分斷，RL1是加熱電爐絲。兩者的作用是防止電機在故障狀態下，風道內因溫度過高而燃燒起火。Tl、整流橋、7812、C2、C3、C4組成控制電路12V直流穩壓電源。

　　控制電路以CD4093為核心，其內部有4個施密特2輸入與非門電路。該器件既可以像普通與非門那樣工作，也可以接成斯密特觸發器用。在數碼顯示電路中用它作脈沖整形電路。

　　下圖是控制電路。紅外發射管D2、D3工作在脈沖狀態。CD4093的Gl及其外接元件Rl、R2、Dl、Cl組成頻率約lkHz的方波振蕩器，其輸出的振蕩信號通過Q1放大后加到紅外發射管D2、D3上，激勵兩管向外發射紅外脈沖信號。當D2、D3發射的紅外光被遮擋時，部分反射的紅外光被紅外接收管D4(紅外光敏管)所接收。D4、Q2組成紅外信號接收和放大電路，R5為紅外接收管D4提供偏置電壓，C2為信號耦合電容。Q2、R6、R7等組成紅外信號放大電路。

　　Q2輸出的紅外線放大信號加到CD4093的G2輸入端②腳，與Ql輸出的紅外發射信號加到G2輸入端①腳共同組成同步信號，再由G2、G3和G4組成的脈沖整形和延時電路對紅外接收信號進行解調，輸出穩定的脈沖信號，加到Q3，經放大后供給繼電器Jl作驅動信號。CD4093的G2—G4組成三級施密特整形電路，R9、C3和R11、C4分別組成脈沖整形延時電路。G4⑩腳的輸出經Q3放大后，驅動繼電器，J1-1閉合，輸出220V電壓，使干手機加熱器和電動機工作，干手機向外吹熱風。

　　掌握自動干手機的工作原理后，修理就簡單了。需要注意的是：試機時不能將加熱器和風道脫開，否則會造成加熱器溫度過高，導致FU1熔斷，產生不必要的損失。如果遇FU1熔斷，一定要查出原因后再更換FU1．常見原因是電動機啟動困難或不啟動。此外，不要用導線短接FU1，以免引起火災。
