TDA2009單電源功放電路圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-04-25

一直想做晨練機的,還苦無找不到大功率的單電源功放,因為晨練機是蓄電池供電的,所以惦記了好幾個月,最后還是找到了一款TDA2009單電源功放IC,現在就與大家分享一下TDA2009的應用電路圖,TDA2009單電源功放電路圖

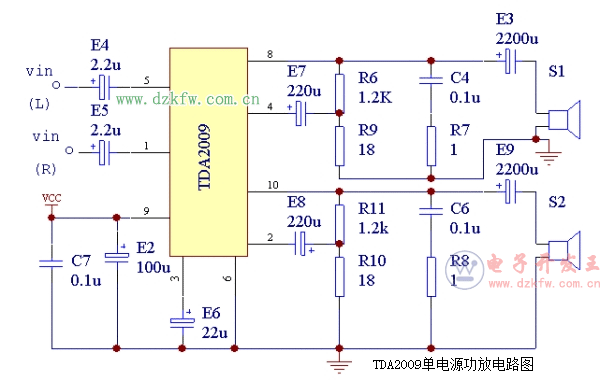

TDA2009單電源功放電路圖

TDA2009是一種較為常見且價格實惠的高保真功放集成塊。額定功率為2×10W。電源電壓為8~28V。最大輸出電流為3.5A。具有過熱保護電路。(2×10W,THD=0.5%)
據筆者采用該芯片所做的幾套功放來看,效果還是很不錯的,一直用到今,好幾年了,沒有出任何故障。當然,如“地線設計技巧”篇章介紹的,前提是地線設計要合理,另外雖其發熱很小,還是要注意散熱。其電路圖如下:
