LM4819音頻功率放大電路圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-11-24

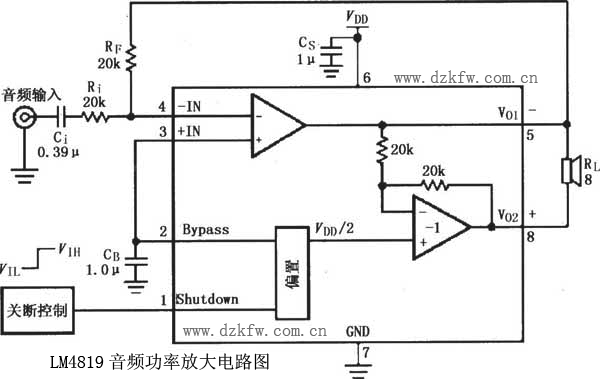

如圖所示為LM4819的音頻功率放大電路。音頻信號輸人后,經過Ci、Ri耦合加到放大器的反相輸入端(4腳),而放大器的同相輸入端(3腳)則交流接地,放大后的信號從5、8腳輸出。5、8腳之間接負載,如揚聲器,由此構成反相功率放大電路。為了避免出現關斷電流,Shutdown腳(1腳)應接VDD(關斷狀態)或接地(全功率工作狀態),Shutdown腳不能懸浮)。
LM4819音頻功率放大電路圖
