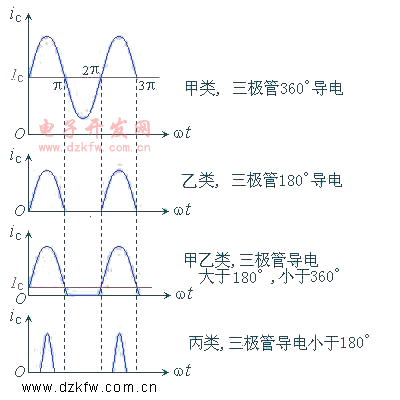

常見音響中低頻功率輸出級按功率放大管的工作狀態分為甲類、乙類、甲乙類、丙類四種，如下圖坐標所示：



這四類功放電路都各有特點：
(1).甲類功率放大器的輸出級主要優點是失真小，主要缺點是能量轉換和利用的效率低。
它的輸出功率Po，電源功耗PD,集電極最大功耗Pcmax和效率按公式分別表示為：
Po=Ec2/2RL PD=2Ec2/RL
Pcmax=2Ec2/RL=4Po η= Po/ PD=1/4=25% 這個基本上就是甲類功放的能耗轉換效率，四分之一，很低了吧！有時候還沒有四分之一呢。

 (2).乙類功率放大器輸出級的主要優點基本上和甲類相反即效率高，主要缺點是輸出波形存在嚴重交越失真，即音質是沒法保證的。
它的輸出功率Po,電源功耗PD,集電極最大功耗Pcmax和效率按公式計算分別為：
Po=Ec2/2RL PD=2Ec2/πRL
Pcmax=2Ec2/π2RL? 0.4Po η= Po/ PD=π/4=78%，基本上超高了四分之三的能耗轉換效率。

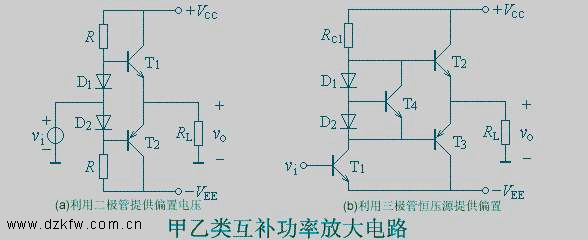

(3).甲乙類功率放大器電路的輸出級吸收了甲類乙類共同的優點，而改進了乙類放大器的交越失真的缺點，因而得到廣泛應用，但是電路結構比甲類乙類都復雜很多。

典型如下圖：




   對于甲乙類功放的詳細原理和相關制作，我們將在另外的文章里面專門的介紹學習，希望愛好者們繼續關注。--楓葉電子
