BTL電路圖(橋式推挽功放或稱平衡式無輸出變壓器電路)

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-11-26

1.優缺點
①優點:·電源利用率(理想情況下)是100%,比OTL或OCL電路提高了50%
              ·BTL輸出功率是OCL或OTL的四倍
②缺點:·晶體管數目最多,總損耗增大,致使轉換效率降低
              ·輸入輸出信號均無接地點,用時不十分方便
2.應用舉例(以LM386集成功放為例)
①LM386簡介

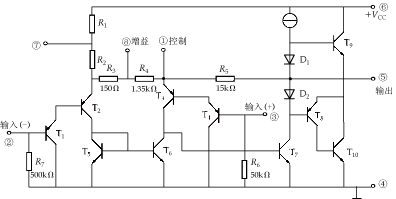

  · 內部電路:

LM386內部電路,LM386內部結構


說明:
  ▲ 是一種通用型小功率集成功放,具有低功耗、失真小、電源電壓范圍廣等特點。
  ▲ T1、T2與T3、T4構成達林頓PNP型輸入級T5與T6為集電極鏡像電流源負載,輸入阻抗為50kΩ。采用這種輸入方式時,輸入直流電為可接近零。
     ▲ T7為中間級,其負載為一恒流源,因此具有極高的電壓增益。
  ▲ T8、T9與T10組成準互補輸出,其中D1、D2提供靜態偏置以消除交越失真。
  ▲ 電路單電源供電,如在①、⑧間接一個可調電阻電容串聯網絡,就可改變功放的增益,其可調范圍為20~200倍。
  ▲ LM386供電電壓為4~12V,LM368N供電電壓為5~18V。
  ▲ LM386在Vcc=6V時可驅動4Ω負載,9V時可驅動8Ω負載,16V時可驅動16Ω負載。
·外部引線圖


②LM386應用
  ·LM386組成OTL電路


W1調增益,R8、C3與相位補償,防自激;C2為電源退耦電容;C4為輸出耦合電容;W2控制輸入信號的大小。C1、C2可取10μF。
  若增益只需20倍,且電路無自激,則增益調節網絡、相位補償網絡及電源退耦網絡都可消去,可變成簡單的外圍應用電路。

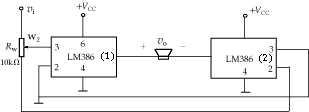

·BTL音頻功放

BTL音頻功放電路圖


   ▲ LM386(1)接成同相放大,LM386(2)接成反相放大。
   ▲ 因①、⑧腳均開路,所以每片LM386的電壓增益為20倍,電路總增益為40倍。
   ▲ 因兩片OTL功放的靜態輸出都是電源電壓+VCC的一半,所以負載上無靜態信號。當兩片OTL的輸入端同時加入信號后,由于兩端輸出相位相反,因此負載上的電壓為單個OTL驅動時輸出電壓信號的兩倍,從而使最大輸出功率增大到單個OTL驅動的4倍。
