通常220伏單相回路兩根線中的一根稱為"相線"或"火線"，而另一根線稱為"零線"或"地線"。

"火線"與"地線"的稱法，只是實用中的一種俗稱，特別是"地線"的稱法不確切。嚴格地說，應該是：如果該回路電源側（三相配電變壓器中性點）接地，則稱"零線"；若不接地，則應稱"中線"，以免與接地裝置中的"地線"相混。

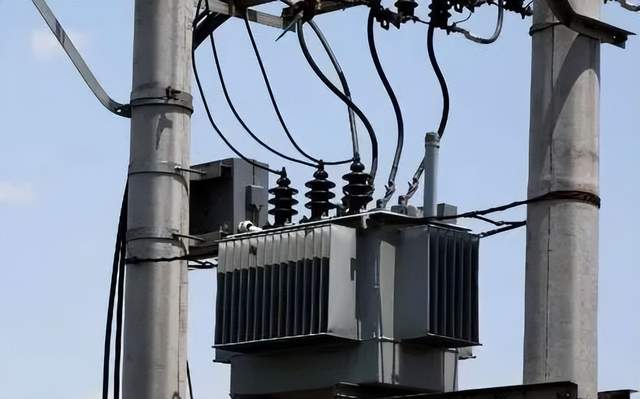

當為三相線路時，除了三根相線外，還可從中性點引出一根導線，即中性點，從而構成三線四線制線路。這種線路中相線之間的電壓，稱為線電壓，相線與零線之間的電壓稱為相電壓。中性點是否接地，亦稱為中性點制度。中性點制度可以大致分為兩大類，即中性點接地系統與中性點絕緣系統。而按照國際電工委員會（IEC）的規定，將低壓配電系統分為IT、TT、TN三種，其中TN系統又分為T(mén)N——C、TN——S、TN——C——S三類。

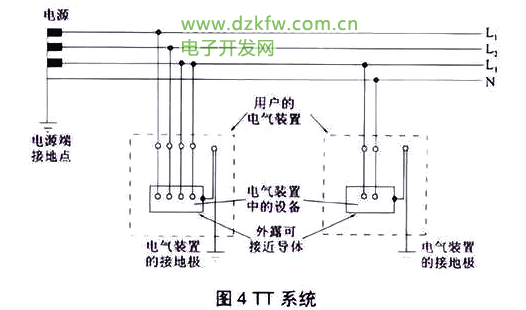

TT 方式供電系統是指將電氣設備的金屬外殼直接接地的保護系統，稱為保護接地系統，也稱 TT 系統

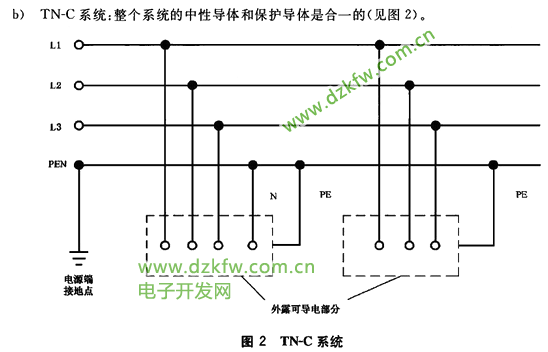

TN-C系統是用工作零線兼作保護線，可以稱作保護中性線，可用PEN表示

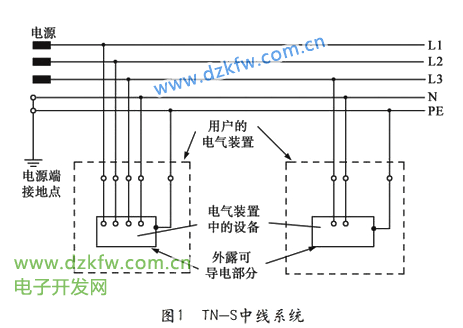

TN-S供電系統是把工作零線N和專用保護線PE嚴格分開的供電系統，TN-S 供電系統的特點如圖



由以上比較我們還可以得出電網中性點不同運行方式下的安全措施，即中性點的絕緣運行方式和中性點的直接接地運行方式。

中性點絕緣運行方式下應做到：

①所有用電設備都必須采用保護接地，而不允許采用保護接零；

②中性線的機械強度應與相線相同，中性線不允許斷開；

③中性線電流不應超過變壓器二次線圈額定電源的25%，三相負荷電流不應相差太大，以免影響三相電壓的平衡；

④杜絕中性線直接接地，低壓配電盤必須設置三相絕緣監察裝置，以便及時發現和排除低壓電網中的接地故障；

⑤配電變壓器二次側應加裝4只避雷器，以防止雷電過電壓。

中性點直接接地運行方式下應做到：

①所有用電設備在正常情況下不帶電的金屬部分，都必須采用保護接零或保護接地；

②在三相四線制的同一低壓配電系統中，保護接零和保護接地不能混用，即一部分采用保護接零，而另一部分采用保護接地，但若在同一臺設備上同時采用保護接零和保護接地則是允許的，因?yàn)槠浒踩�效果更好�?/P>

③要求中性線必須重復接地，因?yàn)樵谥行跃�斷開的情況下，接零設備外殼上都帶有220V的對地電壓，這是絕不允許的。







中性線(零線)和地線的區別在工頻低壓電路中，簡單講他們結構和原理上的區別。

1. 結構的區別：

零線（N）：從變壓器中性點接地后引出主干線。

地線（PE）：從變壓器中性點接地后引出主干線，根據標準，每間隔20-30米重復接地。

2. 原理的區別：

零線（N）：主要應用于工作回路，零線所產生的電壓等于線阻乘以工作回路的電流。由于長距離的傳輸，零線產生的電壓就不可忽視，作為保護人身安全的措施就變得不可靠。

地線（PE）：不用于工作回路，只作為保護線。利用大地的絕對"0"電壓，當設備外殼發生漏電，電流會迅速流入大地，即使發生PE線有開路的情況，也會從附近的接地體流入大地。



其實地線不止保護接地一種，地線也是其中之一；地線是接地裝置的簡稱，地線又分為工作接地和安全性接地，其中安全性接地又可分為保護接地、防雷擊接地和防電磁輻射接地。

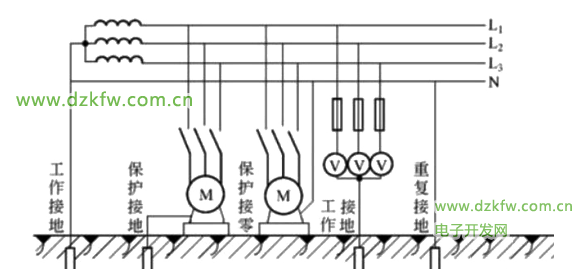

1. 工作接地：是用它完成回路使設備達到性能要求的接地線。如六、七十年代農村家家戶戶使用的廣播有一根地線，而且接地處要經常用水淋濕。工作接地是把金屬導體銅塊埋在土壤里，再把它的一點用導線引出地面，這就建成了接地系統，地線要求接地電阻≤4Ω。

2. 保護接地：為防止人們?cè)谑褂眉译娂稗k公等電子設備時發生觸電事故而采取的一種保護措施。家用電器和辦公設備的金屬外殼都設有接地線，如其絕緣損壞外殼帶電，則電流沿著安裝的接地線泄入大地，以達到安全的目的，否則會給人身安全造成危害。用電規程規定保護接地電阻應≤4Ω，而人體的電阻一般大于2000Ω，根據歐姆定律，絕緣損壞時通過人體的電流僅為總電流的1/500，從而起到保護作用。（電壓越高，人體電阻越小，也就是說，在大電壓的情況下，很有可能你成了地線，電流會從你的身體上瀉下）

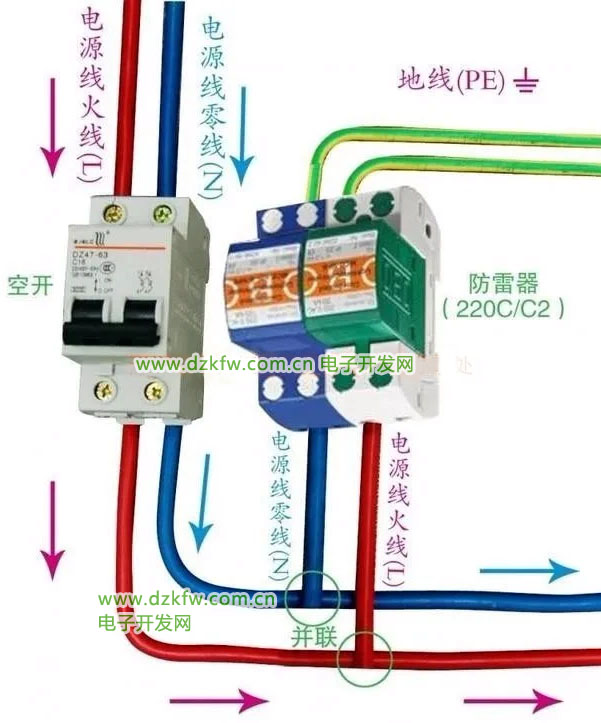

3. 防雷擊接地：為防止在雷雨季節，高大建筑物，各類通信系統以及架于建筑物上的各種天線和其它一些設施被雷擊，需加裝避雷針，然后用導線將其引到安裝的防雷擊接地系統。

4. 防電磁輻射接地：在一些重要部門為防止電磁干擾，對電子設備加裝屏蔽網，安裝的屏蔽網要接入相應的接地系統，并要求接地電阻≤4Ω。
