無刷電動機的轉子、定子和驅動電路，霍爾傳感器位置檢測，無刷電機驅動電路

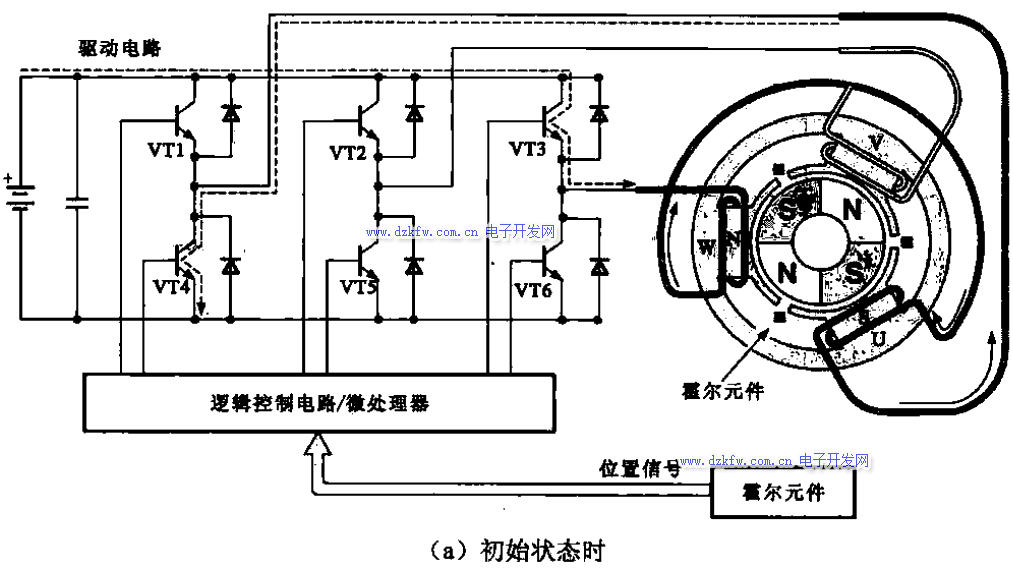

無刷電動機的轉子、定子和驅動電路的關系如圖所示。圖示的初始狀態VT3、VT4導通，電源 的正極經VT3線圈W一線圈U一VT4到負極形成回路，定子磁極W線圈形成N極、U線圈形成S極，V 線圈無電流。由于定子磁場對轉子磁極的作用，轉子反時針轉動。當轉動600后，VT1、VT5由截止變?yōu)閷?dǎo)通狀態，電流的通路發生變化，即電源正極一VT1·線圈U一線圈V一VT5--電源負極。線圈U處的磁第場變?yōu)镹極，線圈V處的磁場變?yōu)镾，這樣使轉子繼續按反時針方向旋轉(600)．經過VTl～VT6晶體管有序的切換就可以實現連續的轉動。
