農用電器和日用電器中有一種高轉矩單相電動機，這種電動機的電路中分別接有啟動電容和運行電容。其中：
    (1)啟動電容只在電動機啟動過程中工作，當轉速達到一定值時就及時退出。啟動電容的容量相對較大，以保證電動機有較高的啟動轉矩。
    (2)運行電容只在電動機工作時起作用，運轉電容的電容量相對較小，以保證有較好的運轉特性。
    這類電動機的二次繞組中大多串接有離心式啟動開關，正確接線時，啟動電容應和離心式開關串聯，再和運行電容進行并聯。單相雙電容電動機的正確接線方法如圖1所示。

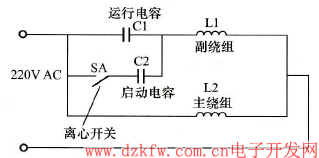

   圖1    單相雙電容電動機正確接線方法

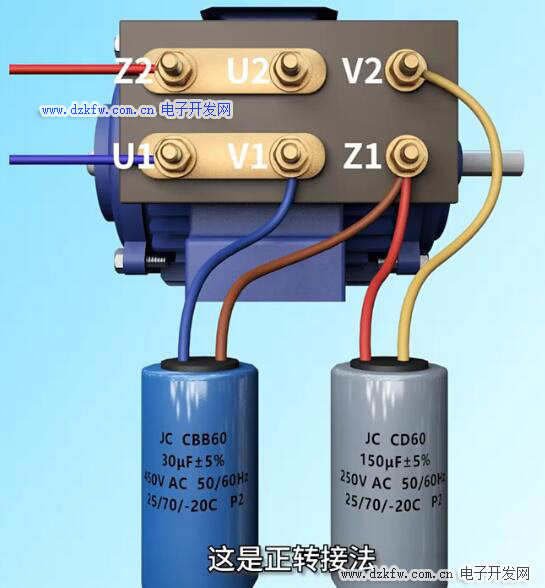

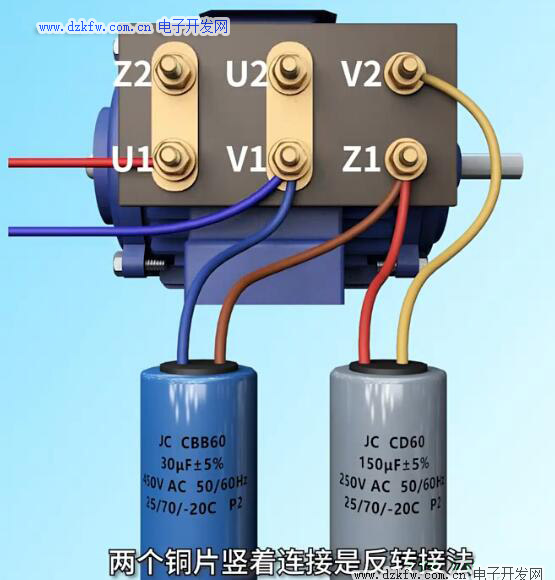

看接線柱的字母U1、U2 分別接運行繞組的兩個出線 V1、V2接離心開關的兩個出線。V1接啟動繞組的兩個出線啟動電容接Z1、V2 運行電容接V1、Z1。至于反正轉也很簡單!把兩個連接片橫著連或者豎著連。
