單相電動機的啟動方式不外乎以下四種：

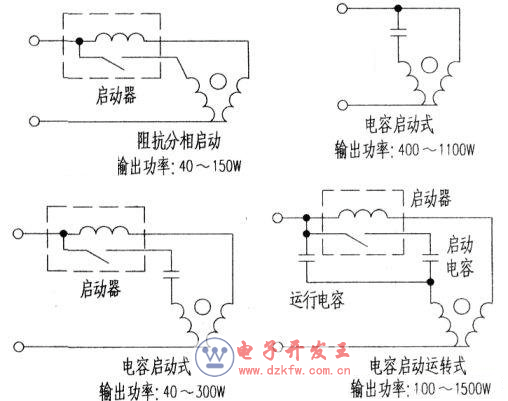

　　1.阻抗分相啟動（RSIR）
　　
　　如左上圖所示。這種啟動方式是剛開始通電時。利用啟動器（電流電壓繼電器、PTC、離心開關等）使啟動繞組和運行繞組同肘受電。待啟動完成之后，斷開啟動繞組，只靠運行繞組來繼續運行。該方式結構簡單，啟動轉矩小、啟動電流大，常用于電冰箱及小型陳列柜。

　　2.電容啟動式（CSIR）
　　
　　如左下圖所示。該啟動方式是在啟動繞組中串接一電容器。也是利用啟動器將啟動繞組接人啟動，待啟動完成后，切斷啟動繞組，正常運行由運行繞組承擔。這種啟動方式有較大的轉矩。啟動電流小，常用在冰箱、冷飲機等設備上。

　　3.電容運轉式（PSC）
　　
　　如右上圖所示。這種啟動方式也是在啟動繞組上串聯啟動電容。以提高啟動轉矩，所不同的是，在正常啟動后，啟動繞組并不斷開，而是和運行繞組一起共同參與電機的正常運行。這種方式的啟動轉矩小，效率高。常用于小型的空調中。前面損壞的壓縮機電機即屬于此類。

　　4.電容啟動運轉式（CSR）
　　
　　該啟動方式是在啟動繞組中并聯有兩只電容器。其中容量較大的一只電容串接在啟動開關上。該電容器只是在剛啟動時參與運行。待啟動正常后隨啟動開關的斷開而退出運行，而容量較小的電容器卻一直參與電機的運行。這種啟動方式由于剛通電時，兩只電容并聯，有足夠大的電容量參與啟動。所以啟動轉矩大，啟動電流小，適用于大型空調以及制冰機等設備。

　　以上四種運行方式實際上都是通過啟動繞組產生旋轉磁場。使電機順利啟動。不論何種啟動方式，單相電動機只有兩個繞組。即運行繞組和啟動繞組。如果電機接線柱上沒有明確的標識，可用萬用表測量它們之間的阻值。三個端子兩兩相測。其中阻值最大的端子，是啟動繞組和運行繞組的串聯值，另外的一個端子即為公共端，然后再測公共端和其余兩個端子之間的電阻，較小的一對為運行端。另一端即為啟動端。有些早期進口的壓縮機中，也有啟動繞組的阻值反而小于運行繞組的。在實際工作中應注意。

　　圖標通行用R表示運行端。S表示啟動端。C表示公共端，也有用M表示運行端的情況。
