用萬用表歐姆檔測量三個接線頭。

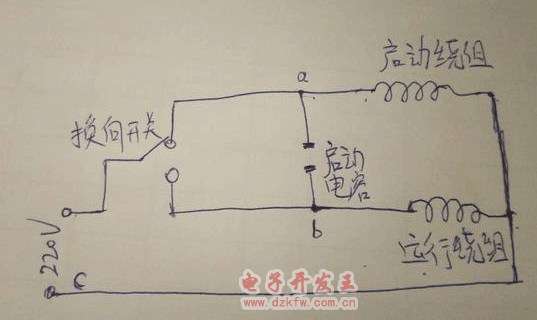

假如三個接線頭分別是a b c，那么就分別測ab的阻值，ac的阻值，bc的阻值。測的阻值最大的一組就是啟動繞組和運行繞組串聯的阻值（我圖上就是ab兩段的阻值）。那么剩下的一個接線頭就是公共點接電源線（我圖上就是c點）。然后把電容的兩根線接到a b點上。再把換向開關接到a b點和電源另一個點上（如圖）。這樣單相電機電容正反轉啟動圖就完成了！
單相電機一般是指用單相交流電源（AC220V）供電的小功率單相異步電動機。這種電機通常在定子上有兩相繞組，轉子是普通鼠籠型的。兩相繞組在定子上的分布以及供電情況的不同，可以產生不同的起動特性和運行特性。
電容式電動機利用電容器作為移相元件，串聯在副繞組上，使主繞組電流與副繞組電流產生近90度的相位差，從而在定子空間產生旋轉磁場，使電動機旋轉。

啟動線和運行線的判斷

關鍵是找出這三根線的公共線。首先將三根線兩兩進行測量其阻值，找出阻值最大的一組線，此時剩下的一根線就是兩個繞組之間引出的一根線，通常做公共線用。當找到公共線時，此時的啟動線和運行線判斷非常簡單了。分別測量公共線與其它兩根線之間的阻值。阻值大的，為運行線的，阻值小的為啟動線。

由此可知，電機引出的三根線分別是啟動線、運行線、公共線。單相電機有電容啟動式、電容運轉式、電容啟動運轉式等。

用萬用表測量電機三根線直流電阻，阻值大的為啟動線圈，阻值小的為運行線圈。
