防爆電機的定義

電動機俗稱馬達，是將電能轉化為機械能，并在使用及性能產生功能，用來驅動其他裝置的電氣設備。而防爆電機則是可以在易燃易爆場所使用的電機，已成為隔爆型三相異步電動機。

防爆電機由于它的特殊用途及嚴格的證件要求，所以全國生產廠家僅百余家合法企業！

按使用場所分：煤礦（ExdI）、工廠化工廠（ExdII BT4）、工廠高溫防爆-含氫氣（ExdII CT4）、粉塵防爆場所（ExtD B21）



按用途分：

          YB2  ——  (普通防爆電機，鑄鐵殼，非采掘面使用) 已屬于淘汰產品，屬于三級能效

          YB3  ——  (普通防爆電機，鑄鐵殼，非采掘面使用) 屬于YB2的升級產品，屬于三級能效

          YBX3 ——  (高效節能防爆電機，鑄鐵殼，非采掘面使用) 屬于YB3的升級產品，屬于二級能效，高效節能防爆電機

          YBK2 —— （鋼殼，井下采掘面使用）已屬于淘汰產品，屬于三級能效，礦用防爆電機

          YBK3 —— （鋼殼，井下采掘面使用）屬于YBK2的升級產品，屬于二級能效，高效節能礦用防爆電機

          YBF2 ——  (風機專用) 已屬于淘汰產品，屬于三級能效，礦用防爆電機

          YBS  —— （刮板機，輸送機，帶式輸送機，轉載機，破碎機等專用，安裝方式多為B5-法蘭盤連接。即為立式）

          YBJ  ——  (絞車專用)

          TYBPE —— （鋼殼，變頻調速防爆永磁電機），目前國內技術最領先的節能防爆電機，屬于一級能效，應用于行業內頂尖品牌設備上。

防爆電機的三證是什么：《防爆合格證》、《煤礦安全許可證》、《生產許可證》

只有煤礦使用長場所才需要三證，廠用防爆只需要《防爆合格證》、《生產許可證》即可！

國標防爆電機參數分類：

1．電壓為：380V，380/660V，660/1140V

2．防爆等級：ExdI、ExdII BT4、ExdII CT4、ExtD B21

3．防護等級：IP55(第一個5指的防塵等級；第二個5指的防水等級。）

防護等級有IP44，IP54，IP55(EXDI、ExdII BT4BT4的標配防護等級)，IP65（ExdII CT4、ExtD B21的標配防護等級），IP56等。

標準普通防爆的防護等級為：IP55

標準粉塵防爆電機的防護等級：IP65

4．絕緣等級：F級

5．安裝方式：B3(臥式底腳鏈接)；B5（立式法蘭盤連接）；B35（立臥兩用，底腳法蘭盤都帶）；V1（法蘭盤連接電機軸頭向下）

6．功率（單位）：kw

7．轉速（單位）：r/min

電機極數劃分標準：2P（極）3000r/min ；4P（極）1500r/min ;  6P (極) 1000r/min ; 8P(極)750r/min ； 10P（極）600r/min

例：2900r/min為2P ，1450r/min為4P

8．機座號：中心高距離（軸伸端距離地面的垂直高度）

如：YBX3-132S-4 7.5kw 其中132就是機座號，電機地腳水平面到軸頭中心的垂直高度為132mm

什么是中心高度，即：電機地腳水平面到軸頭中心的垂直高度

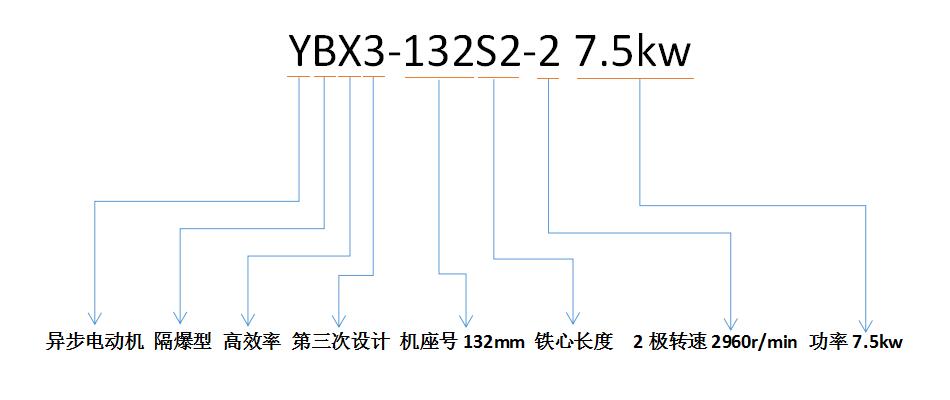

防爆電機型號解析圖：

舉例如下：

YBX3防爆電機型號:

YBX3-132M2-6F代表的意義解析

Y:異步電動機

B:隔爆

X:高效率節能型

3:設計序號，3代表三次設計

132:機座的中心高(132mm)

M:機座長度(M表示中機座)

2:2號鐵心長

6:極數(6極)

F:特殊環境代號(防腐型)

電氣類產品分類表

II 類 除煤礦外的其他爆炸性氣體環境用電氣設備。II 類爆炸性氣體的特性進一步分類為:IIA、IIB、IIC。II 類常見可燃性氣體、蒸氣、溫度組別見下表 II 類 用于除煤礦以外的爆炸性粉塵環境，III 類再分類：IIIA 類：可燃性飛絮 ； IIIB類：非導電性粉塵；IIIC 類：導電性粉塵；

YBK3防爆電機型號

YBK3電動機防爆標志代表的意義:ExdIMb

Ex:防爆標志

d:電氣設備防爆型式(隔爆型)

I:電氣設備類別級別(I類)

Mb:適用煤礦井下

YBK3防爆電機型號:YBK3-160M-4代表的意義

Y:異步電動機

B:隔爆型

K:礦用

3:第三次改型設計

160:電機中心高(160mm)

M:機座長度(S=短，M=中，L=長)

4:極數(4極)

B3安裝方式：地腳連接

B5安裝方式：法蘭連接

B35安裝方式：地腳+法蘭連接

備注：看評論有咨詢粉塵防爆電機型號的請查看：YBX3系列粉塵防爆電機型號
