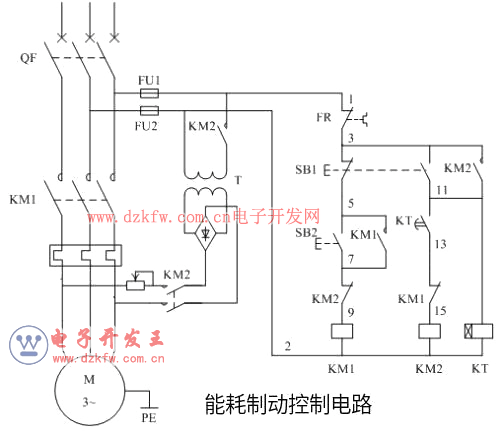

能耗制動控制電路，是電機單向運轉帶全波橋式整流能耗制動的控制電路。在電機運行時，按下停止按鈕SB1，接觸器KM1線圈失電，電機脫開電源。同時，接觸器KM2得電吸合，其常開觸點閉合，將橋式整流電路接入定子繞組中，由A相流入C相流出，產生一個反向的制動轉矩，使電動機停止轉動。當電機轉速接近于零值時，時間繼電器KT的延時斷開常閉觸點延時動作，使KM2和KT的線圈失電，制動結束。
