很多朋友，一看到電路，就頭痛，其實電路就像積木，不論多復雜的電路，都是由小電路搭積而成。所以只要掌握了基本電路單元，就能看懂的整個電路。下面就是接觸器點動控制線路，我們從電路組成與技術要求開始分析。

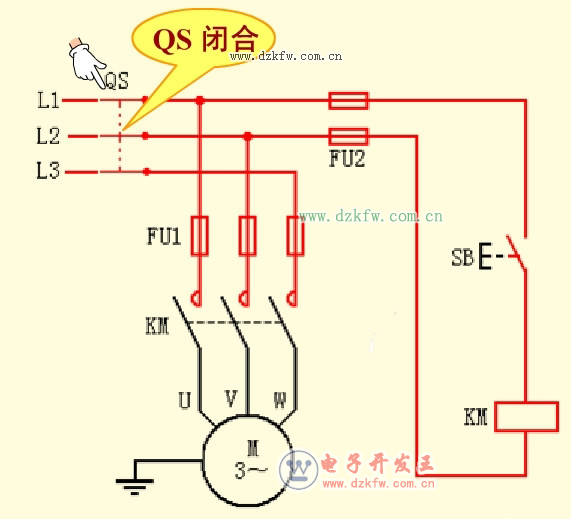

1、電路原理圖

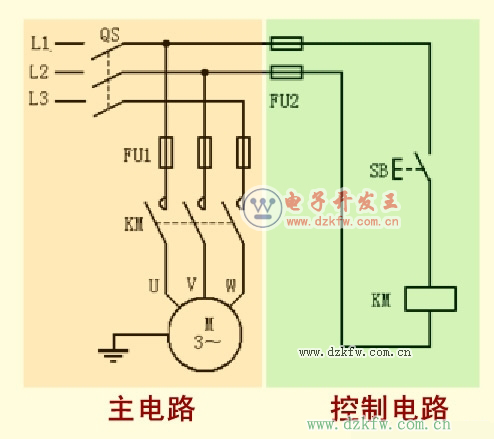

2、電路組成
本電路由電源隔離開關 QS；熔斷器 FU1、FU2；交流接觸器 KM；停機按鈕 SB 和電動機 M 組成。
3、技術要求：
按下按鈕，電動機轉動；松開按鈕，電動機停止。

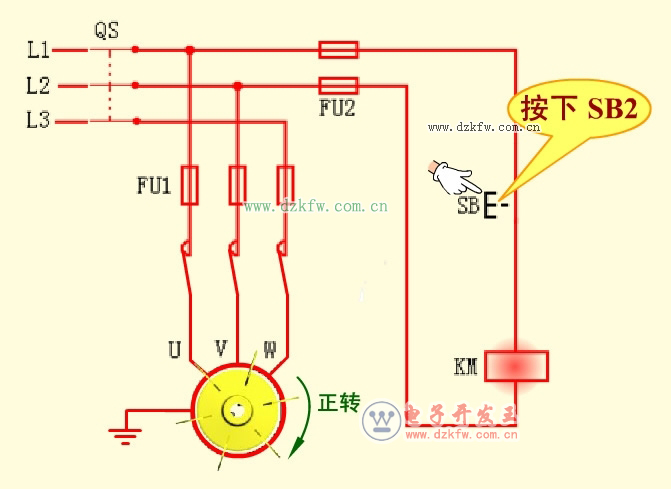

4、工作原理 按下啟動按鈕（不能松開）SB，交流接觸器KM線圈得電勵磁，動鐵心被吸下帶動動合觸點閉合→KM 主觸點閉合接通主電路→電動機 M 起動并運行。如下圖所示：
松開啟動按鈕 SB→交流接觸器KM線圈失電失磁→KM 動鐵心被釋放使動合觸點斷開→KM 主觸點斷開→主電路失電→電動機 M 停止。


斷開 QS，電源斷電。
