下文僅代表我個人經驗，記個筆記

一、背景：

家用強排式熱水器，用了幾年，偶爾不打火，最近冷了想洗熱水，開了之后故障依舊。

水氣聯動閥的結構原理

水氣聯動裝置（俗稱水氣聯動閥）包括水控裝置和氣控裝置，主要部件有：進氣口、瀉壓閥桿、錐形管、鼓膜、水溫調節閥、頂桿、微動開關、火力調節閥、電磁閥、進氣口等。



水氣聯動裝置工作原理

    水氣聯動裝置的作用是保證在水壓足夠，且被引進熱交換器流動時，燃氣控制閥門才能打開；而當水流停止或壓力不足時，自動切斷燃氣的供氣通路，防止因缺水而燒壞設備，即通常所說的“水到，氣到”。

    工作原理簡單地說，就是檢測到足夠的沖擊水壓時，啟動燃氣機械開關（草帽墊），啟動電路（一般為微動開關）進而啟動電機、脈沖點火器和電磁閥（燃氣電子閥，注意，氣路上有兩道閥門，這是安全的要求，更是國家標準的強制性要求）。

    現在常用的水氣聯動裝置主要有兩種：一種是壓力式，另一種是壓差式。



水氣聯動裝置工作原理圖

    1、壓差式：采用薄膜兩側水的壓力差的原理，它的輸水管設置了節流孔（文氏管），當水流過節流孔時，在薄膜的兩側產生壓力差，由壓力差來開啟和關閉燃氣閥瓣。由于節流孔的內徑是固定的，所以在單位時間內流過節流孔的水越多，則經過節流孔時水的流速就越快，根據伯努利原理，節流孔兩側所生產的壓力差就越大，由閥桿控制閥瓣，使閥口開啟的程度也就加大。保證了在熱水器的熱負荷范圍之內，熱水器的溫度保持基本穩定，不至于忽冷忽熱。當水閥關閉，水停止流動時，薄膜兩側的壓力差消失，閥瓣在彈簧的作用下復位，切斷了主燃燒器的供氣，主燃燒器熄火（此時如有小火燃燒器則保持原來的燃燒狀態）。

    壓差式水氣聯動閥既可用于前制式，又可用于后制式。

    水氣聯動閥是聯接水路和氣路的一個重要部件，應選用性能良好的材料作隔水薄膜外，還應從結構上把水路和氣路嚴格分開，這樣即使隔水膜破損水也不會進入燃氣管道。

    2、干簧管（或霍爾）式：采用磁鋼感應干簧管（霍爾開關）。熱水器進水管內安裝磁鋼，打開水閥水流量達到設計值時，磁鋼轉過感應點，干簧管就閉合，控制電路接通，燃氣閥門  打開，熱水器燃燒。

二、了解燃氣熱水器構造

由上到下看，一般是這樣，

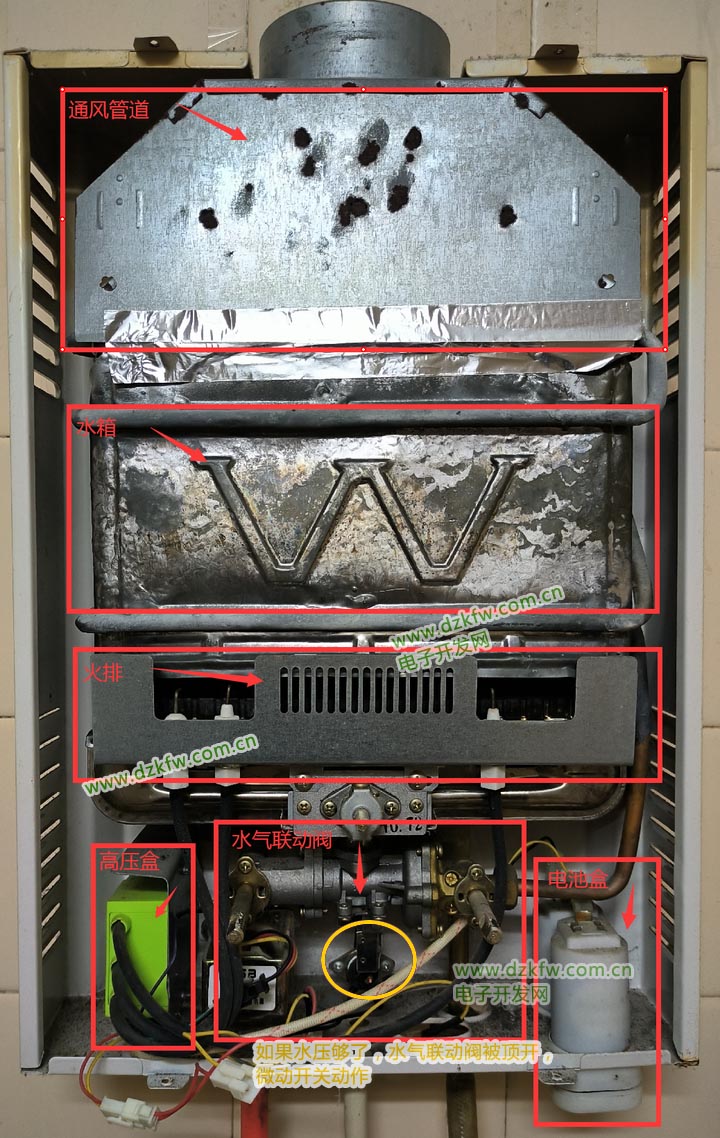

通風管道，水箱，火排，水氣聯動閥、點火裝置



 三、了解燃氣熱水器工作流程

1.先裝上有電的電池，打開開關，

2.然后打開水管，加水壓，水通過水氣聯動閥，

3.如果水壓夠了，水氣聯動閥被頂開，水管和氣管一起聯通，

4.由于杠桿作用，會同時松開下面壓著的常閉的微動開關，打開開關，短接低壓轉高壓盒的控制線

電池中的低壓電變成高壓電，在火排產生尖端放電，

5.燃氣正好在火排通過，可燃物+熱源+氧氣，燃燒三要素齊全，點火成功。

6.火排高壓持續通電，維持火排的燃氣一直被點燃，同時水管的水通過火排加熱，正常使用。

7.使用完成，關閉水閥，由于有彈簧或其他回彈裝置，水氣聯動閥恢復初始狀態，

8.由于杠桿作用，會壓著的常閉的微動開關，讓開關關閉，讓其不能短接低壓轉高壓盒的控制線。

四、具體排錯過程：

1.換電池

買了幾顆松下的1號，換上故障依舊，排除電池問題，

但不排除電池盒失靈，手上沒有萬能表，不能測試。

2.拆卸前面板

（1）準備螺絲刀，

（2）拔旋鈕，有幾個就拔幾個，一般是三個，以垂直于面板方向，用力拔出

（3）先擰下面兩個螺絲，再擰上面兩個螺絲

（4）搖晃面板，松開即可。

3.排查內部故障

打開開關，撥開水氣聯動閥的撥片，觀察是否有點火，

有點火代表可能是水氣聯動閥的問題，沒有點火就可能是微動開關的問題

（1）有點火：水氣聯動閥的問題

打開水管，給他加水壓，如果撥片不動，那可能是水氣聯動閥的水膜片漏水了，

拆開水氣聯動閥，確認水膜片的完整度，

如果有破損，則確認水膜片型號大小，去網上或者線下購買，一般幾塊錢好幾個

（2）沒有點火：可能是電源或微動開關的問題

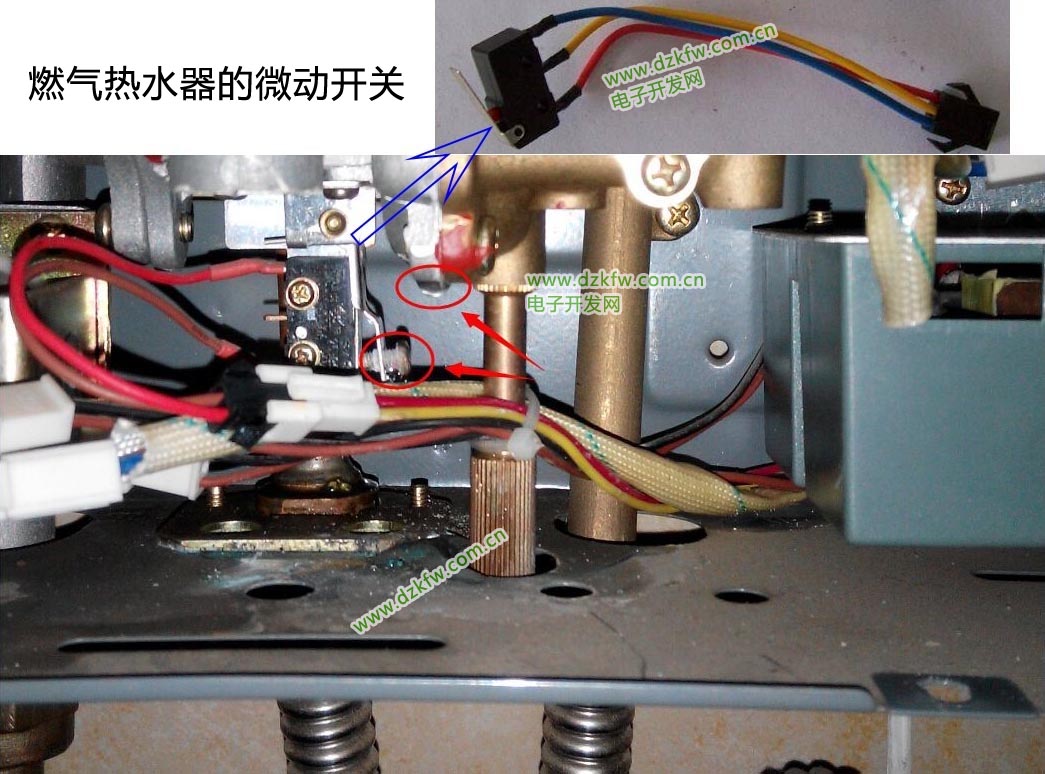

拔掉點火裝置中，高壓模塊和微動開關連接的插頭，

可以看到兩個電線頭，短接他們，如果觀察到有點火，那可能是微動開關壞了，

一般上面都有螺絲，而且標有型號，在線下不一定能找到相同的，

建議在網上購買，一般幾塊錢好幾個，更換上去即可。

（3）沒有點火，用萬能表測量微動開關沒問題

那可能是電源方面或線斷了，用萬能表測量哪兒壞了，更換即可

五、怎么將就用

可以用自制的小工具來短接點火裝置，洗完拿下來即可。

六、其他問題

1.怎么拆水氣聯動閥

把所有管道卸下，把固定螺絲卸下，搖晃后即可拿出

請注意安全，這步的手最容易受傷

2.怎么更換水膜片

水氣聯動閥上有螺絲，卸下即可。

3.怎么更換微動開關

微動開關上有螺絲，擰下來即可。



七、解決

我初步判斷是外部開關或者線材問題，因為微動開關能用，其他的也測試沒問題，把外部開關的插口斷開，讓高壓盒直連微動開關的插口，將就著用。
