充電式手電筒的工作原理及故障的判斷方法

作者:佚名    文章來源:本站原創    點擊數:2355    更新時間:2019-08-11

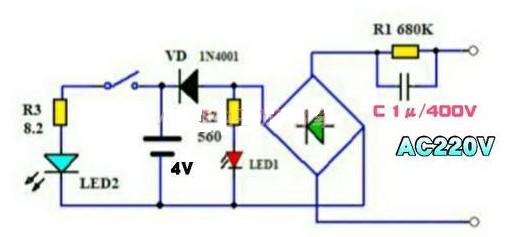

充電式手電筒為了降低成本,大都采用簡單的阻容降壓電路充電,所用的電池一般為4V的蓄電池(容量大都為幾百mAH)。充電時電容爆炸一般為電容質量低劣或電路元件有故障所致。下面來看一下充電式手電筒的電路原理圖。

充電式手電筒的工作原理及故障的判斷方法

圖中,電容C為降壓限流電容,R1為泄放電阻,LED1為充電指示燈,LED2為照明用的高亮度LED燈珠。充電時,交流220V電壓經C降壓限流及整流橋整流后通過VD給4V的蓄電池充電。

一些廠家為了降低成本,電容C一般選用耐壓值為400V的CBB電容或滌綸電容,由于交流220V電壓允許有±10%的波動,這樣若遇到劣質電容,耐壓值達不到標稱值,就可能出現電容擊穿或爆炸。還有一種情況是,C兩端并聯的泄放電阻R1因虛焊、脫焊導致開路,此時R1并未接在C的兩端,這樣在停止充電時C兩端儲存的電荷不能及時泄放掉。若剛拔下來手電筒,又即刻插上充電,可能會出現220交流電壓與C兩端殘留電壓疊加,這樣就很容易損壞該電容。

故障分析:

電池問題判斷

可以使用萬用表,指針萬用表、數字萬用表都可以,使用直流電壓檔檢查電池兩端電壓。如果電池兩端電壓低于4V,充電后,電池電壓仍然低于4V,那么就說明這個電池已經出問題不能用了,換一個新的電池,電池容量大概在600-800mah容量電池即可。注意區分電池的正負極,接錯不僅會導致燈不亮,也會發生危險。

電容問題

由于這種手電筒價格低廉,廠家為了降低成本,在元器件選用方面用的都是比較差一點的元器件。耐壓值低的電容很容易會因為電網電壓波動,不同批次做工差異等原因?qū)е鹿陌蛘弑āR话憷锩婢陀幸粋€棕色的降壓電容。發現電容鼓包時,更換新的即可,可以更換耐壓值更高的電容,防止再次因為電壓原因被擊穿損壞。(一般要選用耐壓值400V以上的CBB電容)但要注意,這種電路板的銅箔質量很差,注意電烙鐵溫度不能太高,很容易會損壞銅箔。

燈珠問題

當檢測發現電容好的、輸出電壓正常、電池正常,那就是燈珠問題,直接更換新的燈珠即可。根據拆解經驗,有的手電筒在220V輸入端會串接一個電阻,這個電阻就相當于一個保險絲作用,如果它燒毀,可以更換或者直接短接處理。
