電磁爐炸保險管的主要原因包括關鍵元件擊穿、電路短路、過載使用等，維修需重點檢測功率器件和電路穩定性‌。具體分析與維修方法如下：

一、常見原因

1. ‌核心元件擊穿短路‌

   • ‌IGBT（絕緣柵雙極型晶體管）或整流橋短路‌：IGBT是電磁爐功率輸出的核心部件，若其任意兩腳阻值為零則表明擊穿。此類故障常伴隨驅動三極管、18V穩壓管或諧振電容損壞。‌
   • ‌壓敏電阻爆裂‌：當電壓過高（如雷擊或誤接380V電源）時，壓敏電阻會擊穿以保護后級電路，此時需更換壓敏電阻和保險管。‌

2. ‌電路異常或虛焊‌

   • ‌驅動電路故障‌：驅動三極管擊穿或穩壓管損壞可能導致IGBT異常導通，引發短路。
   • ‌元件虛焊‌：長期在潮濕、油污環境下使用，可能導致焊點氧化虛焊，需重焊或浸絕緣漆處理。‌

3. ‌外部因素影響‌

   • ‌過載使用‌：同時開啟多臺大功率電器或使用不匹配鍋具，導致電流超載。‌
   • ‌電壓波動或進水受潮‌：電網電壓異常或水分進入電路可能引發短路。

二、維修方法

1. ‌關鍵元件檢測與更換‌

   • ‌檢測IGBT、整流橋‌：用萬用表測量阻值，若擊穿則更換，并同步檢查驅動三極管、諧振電容等關聯元件。
   • ‌更換壓敏電阻‌：若外觀爆裂，需連帶更換保險管。

2. ‌電路穩定性修復‌

   • ‌檢查驅動電路‌：重點排查驅動信號是否異常，確保18V穩壓管正常工作。
   • ‌補焊虛焊點‌：對可疑焊點重新焊接，必要時涂覆絕緣漆防潮。

3. ‌環境與使用規范‌

   • ‌避免過載‌：確保家庭電路總功率在安全范圍內，使用平底適配鍋具。
   • ‌保持干燥清潔‌：防止水汽或油污滲入電路板，定期清理散熱孔。

這是電磁爐電路的整體框架圖

（1）市電濾波保護電路簡介

原理分析：FUSE保險絲作為過流保護，CNR1為壓敏電阻，主要是作為防止市電過高，損壞電磁爐的器件，C1為高頻濾波電容。DB1為整流橋，主要是將交流電轉化為直流電做準備，DB1出來的直流電還不是平滑的直流電，還需要后面的L1和C2組成的LC濾波電路才能得到平滑的直流電。LC濾波后的電壓為300V左右，為功率管供電。

電磁爐的信號流程

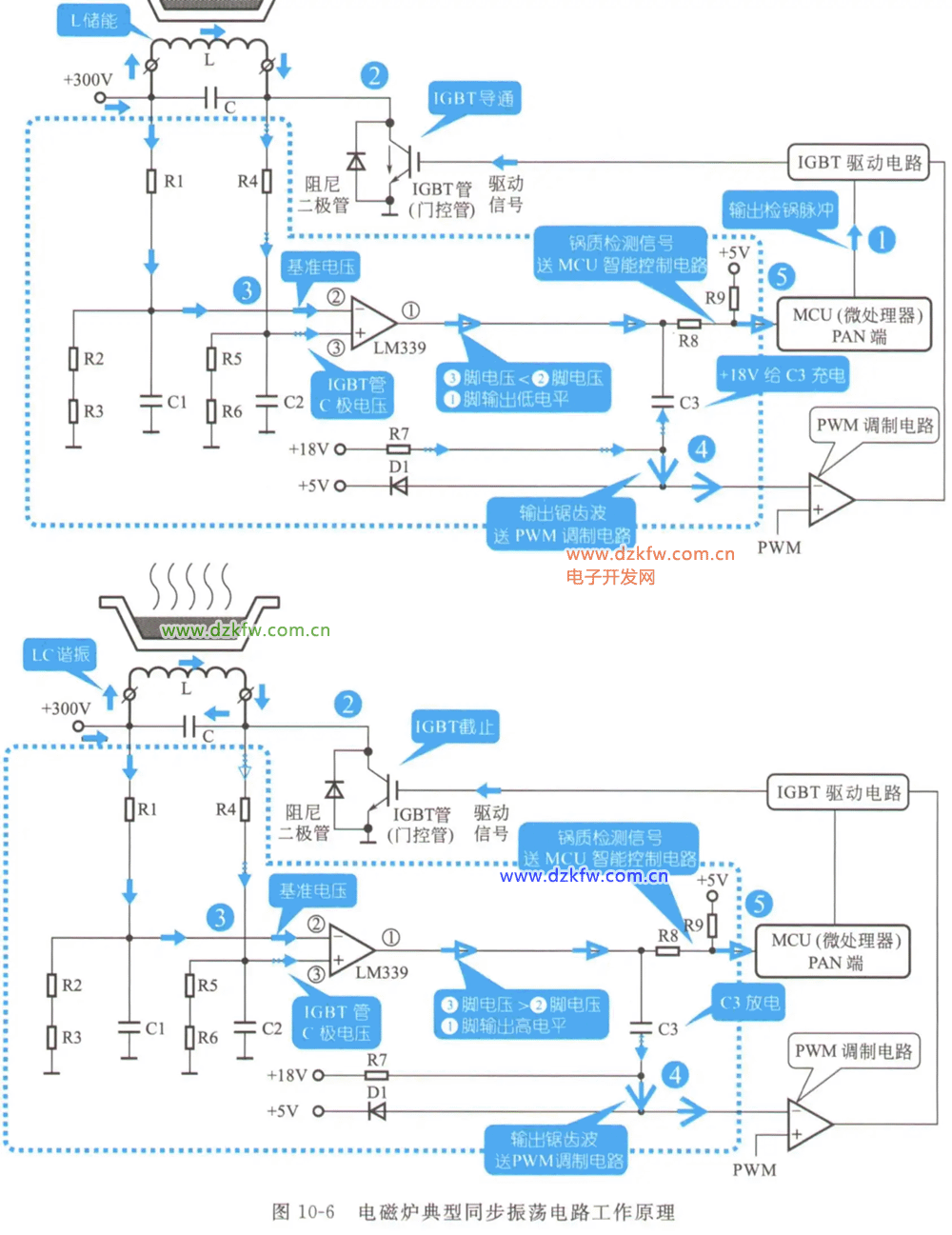

電磁爐典型同步振動電路工作原理
