低壓斷路器實物圖與電氣符號說明

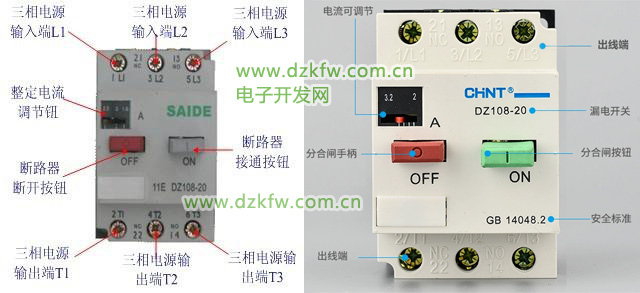

了解低壓斷路器的使用，最好的方法就是找一個斷路器實物來實際操作下，低壓斷路器的實物圖會給你很多有用的信息，而低壓斷路器的電氣符號，又會幫助你了解其工作原理等。

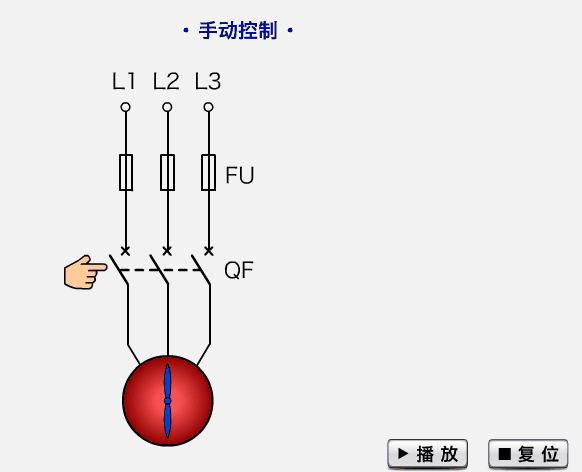

一例低壓斷路器手動控制的電氣原理圖，如下圖：

主要部件有電源，熔斷器、低壓斷路器和電機等，工作原理為：手動合上低壓斷路器，電動機線路接通，電動機得電后開始運轉(zhuǎn)。

推薦你看的：

低壓斷路器的圖形符號及文字符號

低壓斷路器的圖形符號及文字符號，低壓斷路器的常用型號有DZ10、D25-20和D25-50系列，適用于交流電壓500 V、直流電壓220 V以下的電路中。
