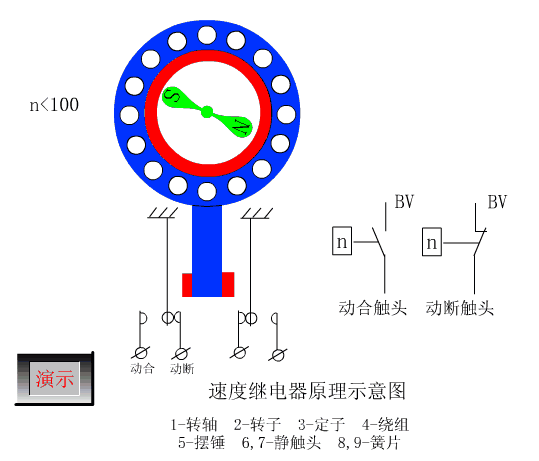

一例速度繼電器的工作原理圖，如下圖：

通過本例學習下速度繼電器的完整工作過程，動畫演示，逼真形象，希望對大家有所幫助。

速度繼電器的工作原理及結構圖

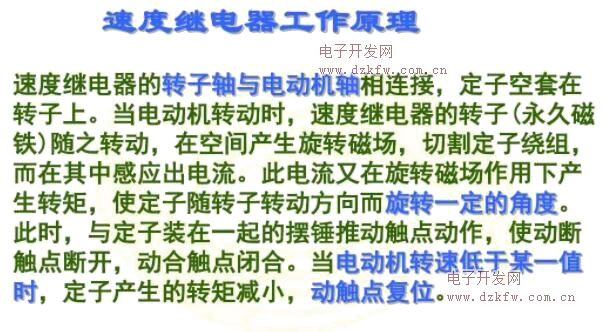

工作原理：

速度繼電器的工作原理及結構圖說明，速度繼電器是反映轉速和轉向的繼電器，它的主要作用是以旋轉速度的快慢為指令信號，與接觸器配合實現對電動機的反接制動控制。

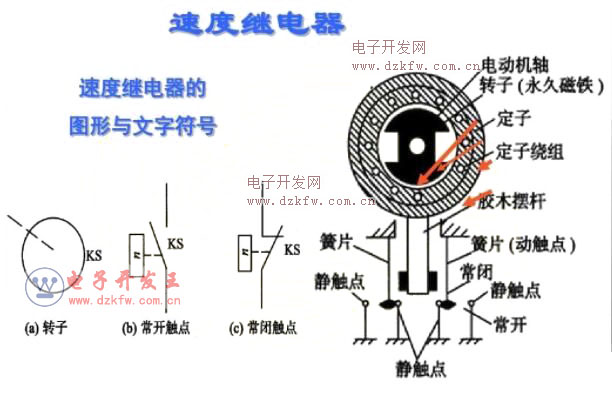

結構圖：
