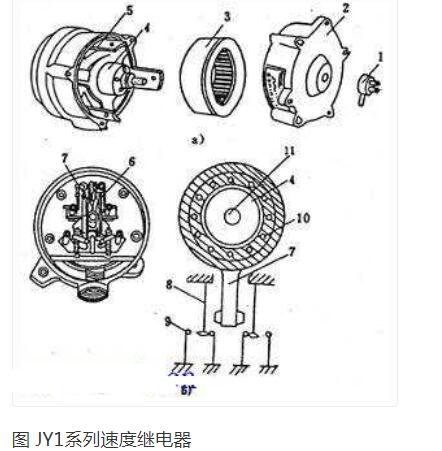

速度繼電器又稱反接制動繼電器，它的作用是與接觸器配合，實現對電動機的制動。常用的JY1系列速度繼電器的外形、結構及工作原理如圖。

　　1－聯接頭：2－端：3－定子：4－轉子：5－可動支架；6－觸頭；

　　7－膠木擺桿：8－簧片：9－靜觸頭：10－繞組：11－軸

　　速度繼電器常見的故障有：

　　（1）電動機反接制動時，控制卑動機反向的接觸器不動作，因而，不能進行反接制動。故障產生根源是電動機具備一定轉速時速度繼電器的觸點閉合不了，這方面的原因有：

　　a、速度繼電器膠木桿斷裂。維修辦法是更換膠木擺桿或速度繼電器。

　　b、速度繼電器的觸頭接觸不良，維修辦法是拆開檢查觸頭，清除觸頭的污物。

　　（2）電動機制動效果不好。

　　故障原因是速度繼電器設定值過高，致使過早地撤除反接制動。維修辦法是重新設定整定值。這可以通過調節整定螺釘來調節速度繼電器的動作值，從而調整制動效果。
