水泵能夠就地控制也能夠自動控制的控制電路圖。并要求有過載保護，用轉換開關，浮球控制電路。

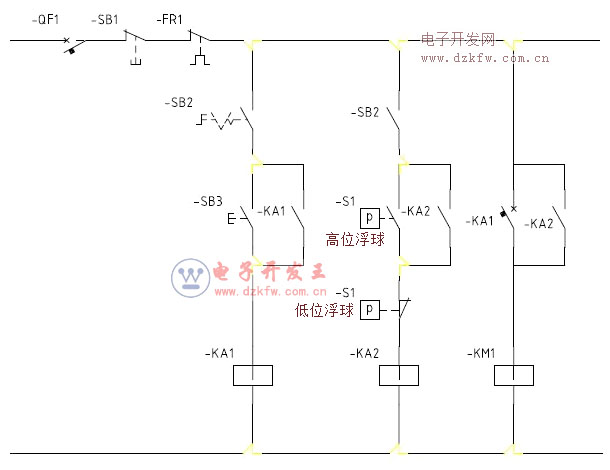

通過圖紙你可以看到，SB2是自動，手動開關，SB1是停止,SB3是手動就地啟動，S1是浮球開關，當然常閉的浮球開關S1可以是兩個，KM1是控制水泵的接觸器，F(xiàn)R是熱繼電器，主回路你可以用帶熱保護的三相斷路器，然后是接觸器，再就是熱繼電器，最后是水泵電機

雙浮球控制水位電路，雙浮球手動自動模式的控制回路
