浮球式液位控制電路十分簡單，但其體積大，靈敏度較低，機械連桿若銹蝕易卡死造成失靈。常用于對可靠性要求不高的場合。

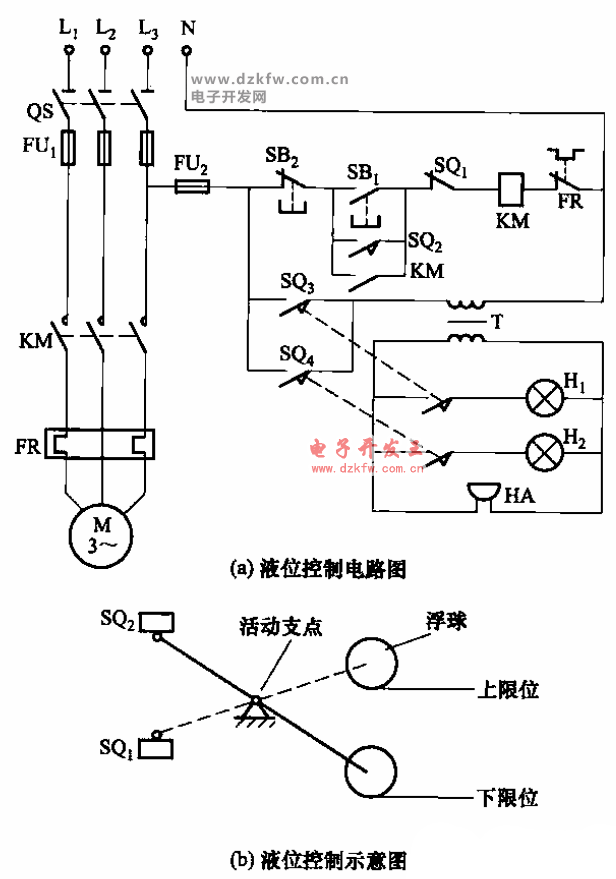

其電路如圖11-1所示。它屬于灌人式液位自控電路。即當液位低于最低限位線時，泵啟動工作，將液體打入儲液容器內。如果是抽出式液位自控，則只要將圖中的限位開關SQi和SQ2位置對調即可。這時，當液位高于最高限位線時，泵啟動工作，將液體抽出儲液容器外。以上兩種液位控制方式，都是將液體維持在一定的限度內。
    圖中，SBi為啟動按鈕，SB2為停止按鈕，為自控失敗時使用。自控失敗時（限位開關失靈）蜂嗚器HA會發出報警信號。
