電壓比較器可用于報警器電路、自動控制電路、測 量技術，也可用于V/F變換電路、A/D變換電路、高速采樣電路、電源電壓監測電路、振蕩器及壓控振蕩器電路、過零檢測電路等。
       什么是電壓比較器以其原理
簡單地說，電壓比較器是對兩個模擬電壓比較其大小(也有兩個數字電壓比較的，這里不介 紹)，并判斷出其中哪一個電壓高，如圖1所示。圖1(a)是比較器，它有兩個輸入端：同相輸入端(“+”　　端)　　及反相輸入端(“-”端)，有一個輸 出端Vout(輸出電平信號)。另外有電源V+及地(這是個單電源比較器)，同相端輸入電壓VA，反相端輸入VB。VA和VB的變化如圖1(b)所示。在 時間0～t1時，VA>VB；在t1～t2時，VB>VA；在t2～t3時，VA>VB。在這種情況下，Vout的輸出如圖1(c)所 示：VA>VB時，Vout輸出高電平(飽和輸出)；VB>VA時，Vout輸出低電平。根據輸出電平的高低便可知道哪個電壓大。
       比較器原理：對兩個或多個數據項進行比較，以確定它們是否相等，或確定它們之間的大小關系及排列順序稱為比較。 能夠?qū)崿F(xiàn)這種比較功能的電路或裝置稱為比較器。 比較器是將一個模擬電壓信號與一個基準電壓相比較的電路。比較器的兩路輸 入為模擬信號，輸出則為二進制信號，當輸入電壓的差值增大或減小時，其輸出保持恒定。
       比較器兩大類別
  1.模擬比較器
將模擬量與一標準值進行比較,當高于該值時,輸出高(或低)電平.反之,則輸出低(或高)電平.例如,將一溫度信號接于運放的同相端,反相端接一電壓基準 (代表某一溫度),當溫度高于基準值時,運放輸出高電平,控制加熱器關閉,反之當溫度信號低于基準值時,運放輸出低電平,將加熱器接通.這一運放就是一個 簡單的比較器,因為輸入與輸出同相,稱為同相比較器..有的模擬比較器具有遲滯回線,稱為遲滯比較器,用這種比較器,有助于消除寄生在信號上的干擾.
          2.數字比較器
用來比較二組二進制數是否相同,相同時輸出(或低)高電平,反之,則輸出相反的電平.
最簡單的數字比較器是一位二進制數比較器,是一個異或門(或同或門).
  比較器的工作原理
　　比較器是由運算放大器發展而來的，比較器電路可以看作是運算放大器的一種應用電路。由于 比較器電路應用較為廣泛，所以開發出了專門的比較器集成電路。

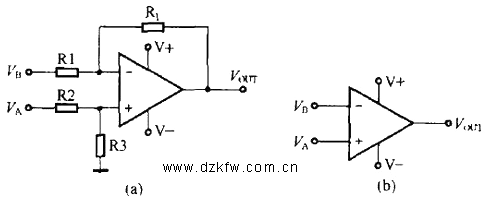

　　圖4(a)由運算放大器組成的差分放大器電路，輸入電壓VA經分壓器R2、R3分壓后接 在同相端，VB通過輸入電阻R1接在反相端，RF為反饋電阻，若不考慮輸入失調電壓，則其輸出電壓Vout與VA、VB及4個電阻的關系式為：Vout= (1+RF/R1)·R3/(R2+R3)VA-(RF/R1)VB。若R1=R2，R3=RF，則Vout=RF/R1(VA-VB)，RF/R1為放 大器的增益。當R1=R2=0(相當于R1、R2短路)，R3=RF=∞(相當于R3、RF開路)時，Vout=∞。增益成為無窮大，其電路圖就形成圖 4(b)的樣子，差分放大器處于開環狀態，它就是比較器電路。實際上，運放處于開環狀態時，其增益并非無窮大，而Vout輸出是飽和電壓，它小于正負電源 電壓，也不可能是無窮大。


電壓比較器

　　從圖4中可以看出，比較器電路就是一個運算放大器電路處于開環狀態的差分放大器電路。
　　同相放大器電路如圖5所示。如果圖5中RF=∞，R1=0時，它就變成與圖3(b)一樣 的比較器電路了。圖5中的Vin相當于圖3(b)中的VA。
