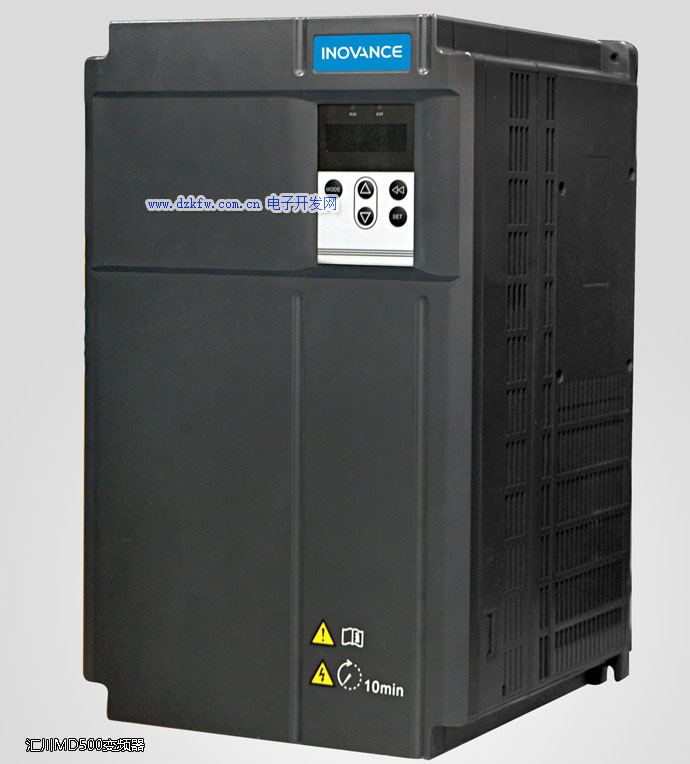

硬件型號：匯川變頻器MD500

系統版本：變頻器系統

匯川變頻器常見故障代碼：

故障代碼 故障名稱 故障細節
Err01 逆變單元保護 逆變模塊異常
Err02 加速過電流
Err03 減速過電流
Err04 恒速過電流
Err05 加速過電壓
Err06 減速過電壓
Err07 恒速過電壓
Err08 控制電源故障 輸入電壓不在規定范圍內
Err09 欠壓故障 母線電壓偏低
Err10 變頻器過載
Err11 電機過載
Err12 輸入缺相
Err13 輸出缺相
Err14 模塊過熱 變頻器過熱
Err15 外部設備故障 多功能端子DI動作
Err16 通訊故障 通訊卡、通訊線松
Err17 接觸器故障 內部接觸器不正常
Err18 電流檢測故障
Err19 電機調諧故障
Err20 碼盤故障
Err21 EEPROM讀寫故障
Err22 變頻器硬件故障 過壓、過流內部故障
Err23 對地短路故障 電機短路、輸出短路。
Err26 累計運行時間到達故障
Err27 用戶自定義故障1 輸入自定義信號，復位運行
Err28 用戶自定義故障2 輸入自定義信號，復位運行
Err29 累計上電時間到達故障
Err30 掉載故障 電機丟失
Err31 運行時PID反饋丟失故障
Err40 逐波限流故障
Err41 運行時切換電機故障
Err42 速度偏差過大故障
Err43 電機過速度故障
Err45 電機過溫故障
Err51 初始位置角辨識故障 電機丟失
Err61 制動單元過載 制動電阻值太小
Err62 制動單元直通 制動模塊異常
