CD4017用普通電視遙控器控制其他家電器燈泡,電扇等開關的電路圖

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-12-25

  用電視,DVD的普通遙控器,控制其他電器的開關,比如開燈,電扇,收音機等等,控制距離大概有10米。

  TSOP1738接收從遙控器來的紅外信號,Pin 1 接地,Pin 2 接電源,中間有個電阻R5.輸出是Pin 3, 通過T1放大。

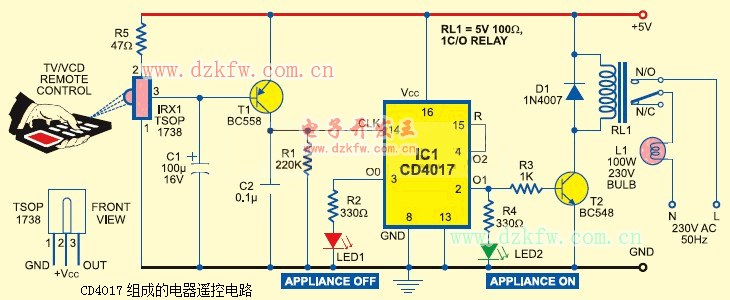

  CD4017組成的電器遙控電路
  T1出來的信號傳到計數器CD4017, 它的Pin 3 接紅色LED1,當電器是關的時候,閃紅光。IC1通過Pin 2輸出,接綠色的LED2, 繼電器RL1 控制電器的開關(N/O)。
