多用無線遙控開關的設計與制作 PT2272,CD4013

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-10-19

  本遙控開關采用無線電編譯碼方式,不受方向性限制,直線控制距離≤100m?煽刂乒β试400W左右的電器的開/關。它由遙控器與接收電路兩部分組成。遙控器體積小巧、外形美觀,可掛于鑰匙串上,隨身攜帶。其上有四個按鍵,可分別發射四路控制信號。

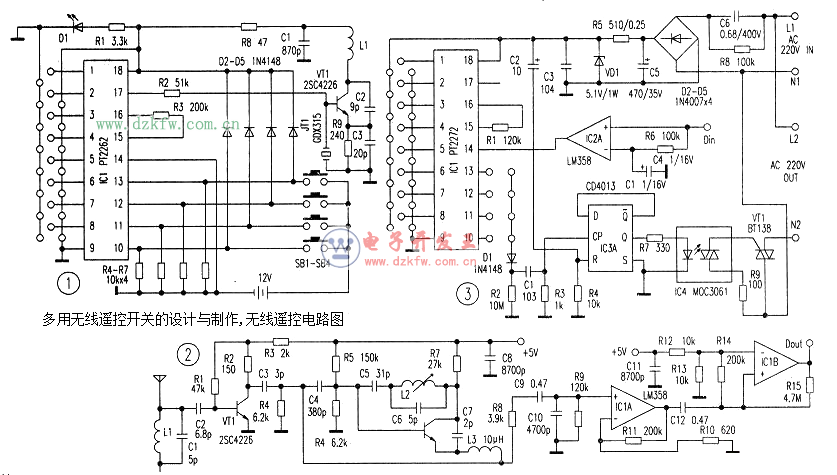

  多用無線遙控開關的設計與制作,無線遙控電路圖
  圖l為遙控發射器電路。IC1是采用CMOS技術的低功耗編碼發射芯片,①~⑧腳是8位3態地址設定腳,每個引腳可以接高電平、低電平或者懸空,從而可提供6561(3”8)個地址碼,可有效地避免重碼。另外,10一13腳為4位數據引腳,可產生四路控制信號。當任一按鍵按下時,由IC1形成的與按鍵對應的編碼脈沖串便從17腳輸出,去調制高頻振蕩電路,JT1為高頻諧振器,它與VT1組成穩定的高頻振蕩電路。另外,VT1還兼作高頻發射,信號通過L1發射出去。

  圖2、圖3分別為高頻接收和譯碼控制電路。圖2中天線接收到的信號經VT1高頻放大之后進入VT2進行選頻,選出與發射器載波頻率相同的信號,進入IC1A放大.放大后的信號進入ICIB整形后由Dout輸出至圖3的Din,再經過IC2A的進一步濾波整形送入PT2272的14腳。 PT2272是與PT2262配套使用的譯碼集成電路,它也有8位3態地址引腳,只有與PT2262的地址引腳設置相同時,才能正確譯出數據信號,在PT2272的對應輸出端輸出高電平。D1、R2、R3、C1組成消除按鍵抖動的電路,以保證遙控操作的可靠性。D1的正端可以接在PT2272的⑩腳至13腳之任一處,它們分別與發射器的4個按鍵對應。 C2和R4完成對CD4013的預置,使初次加電時CD4013的輸出端為低電平,即受控電器處于斷電狀態。IC4為帶過零觸發功能的光電耦合器,當CD4013輸出高電平時,光耦工作,同時觸發雙向可控硅導通,在輸出端輸出220V電壓。采用可控硅作為開關控制可以消除采用繼電器產生的噪音,同時整個電路的可靠性也得以提高。接收部分電路的供電采用阻容降壓方式,實現了整個電路的小型化。

  本套板全部調試好,不需作任何處理即可正常工作。安裝完畢后,按一下按鍵,電器通電,再按一下,電器斷電。

Tags:無線遙控,遙控電路
