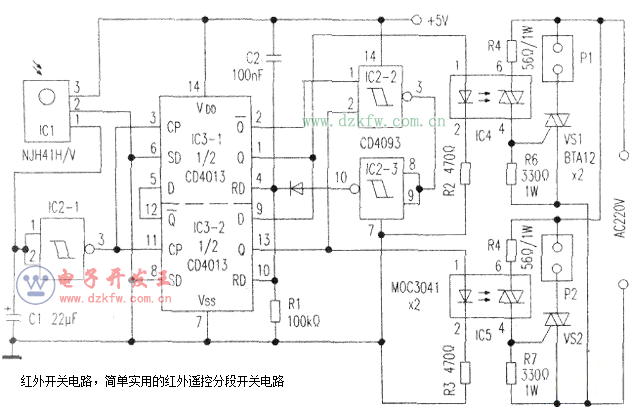

紅外開關電路原理圖如附圖所示。無論使用何種紅外遙控器與本電路配合，可組成紅外遙控分段開關。只要按動紅外遙控器上任一按鍵．電路中的電源插座P1得電，接通一路負載：自按動紅外遙控器上任一鍵，電源插座P1、P2都得電，接通兩路負載：若第三次按動遙控器上任一鍵，則P1、P2均斷電，兩路負載都停止工作，從而實現分?jǐn)嗫刂频哪康摹?BR>　　
　　一、工作原理
　　
　　IC1為一體型紅外接收頭，當它收到紅外遙控器發出的一串控制信號后，由C1將其變成一個脈沖，經IC2-1整形和驅動后，去觸發由IC3組成的扭環形計數器。扭環形計數器的狀態是：00-10-11-OI。加電后由于C2、R1的復位作用，IC3中由虛線隔開的兩個D觸發器均被清零．扭環形計數器的狀態為“00”：當?shù)谝粋€控制脈沖輸入時，扭環形計數器換成第二種狀態“10”，即IC3-1的Q=1，光耦合器IC4和雙向可控硅VS1導通，為P1送電，其上的負載得電工作。此時IC3-2的Q=0，IC5、VS2截止，P2無電：當?shù)诙䝼€控制脈沖輸入時，扭環形計數器的輸出狀態轉換成“11”，即IC3-1、IC3-2的Q均為1，P1、P2都有電，兩路負載同時工作。本文只取“10-11”兩種狀態：當?shù)谌齻€控制脈沖輸入時，扭環形計數器的狀態換成“叭”，此時IC3-1的Q=1．IC3-2的Q=1，即與非門IC2-2的⑤、⑥腳均為l。所以其④腳輸出為0，經IC2-3反相后⑩腳輸出1．VD1正偏導通，使扭環形計數器復位，即恢復到“00”狀態。IC3-1、IC3-2的Q均為0，P1、P2失電，兩路負載停止工作。
　　
　　二、元件選擇與調試
　　
　　IC1選用NJH41H/V型紅外接收頭，也可以使用接收中心頻率為38kHz左右的任何型號一體式紅外接收頭。IC2選用內含施密特觸發器的二輸入端四與非門集成電路CD4093．也可用CD4011（無施密特觸發器）代替。IC3選用上升沿觸發雙D觸發器CD4013。IC5、IC6使用交流可控硅輸出型光耦合器MOC3041、MDC3061等。VS1、VS2選用耐壓400V、電流大于6A的雙向可控硅，C1是唯一需要調整的元件，調整原則是將紅外遙控器產生的脈沖串，變成。個控制脈沖即可。
