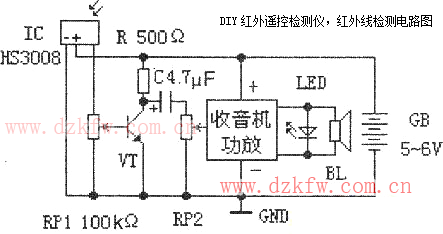

這臺儀器具有聲光報警功能，非常實用的紅外遙控檢測儀，路圖如附圖所示�？梢詫崿F(xiàn)紅外線檢測。

　　
　　1．工作原理
　　
　　紅外線接收頭接收到已調制的紅外線信號后，在其輸出端有信號輸出，再通過三極管放大并解調出信息信號（此信號有音頻信號的特征），再通過電容耦合到收音機的音量電位器輸入端，調整音量電位器到合適位置，揚聲器里發出“嘟嘟”聲，同時并聯在揚聲器兩端的發光二極管閃爍發光。
　　
　　2．元器件選擇選
　　
　　紅外線接收頭一只，型號為HS3008；100kΩ可調電阻一只；三極管一只，型號為C1627，也可用其他NPN型三極管；500Ω電阻一只；4.7μF/16V電解電容一只；舊袖珍收音機一臺（只要功放電路正常即可）。
　　
　　3．制作方法
　　
　　拆去收音機中的前級電路，只保留功放電路，將紅外線接收電路安裝在收音機電路板的空余位置，調整可調電阻的阻值，使三極管的工作電流在1.5～2mA之間即可。
　　
　　4．使用方法
　　
　　檢測遙控器時，只要將遙控器對準接收儀并按下按鍵，接收儀中揚聲器里發出“嘟嘟”聲，發光二極管閃爍發光，說明被檢測的遙控器基本正常。當按下遙控器按鍵后，接收儀沒有反應，說明該遙控器是壞的。
