設計緣由：當plc與某些控制器進行端口連接時，端口不夠用，可以采用此類方法編寫PLC程序。

功能介紹：該程序是通過一個信號端口反應某些控制器的不同狀態的信息。

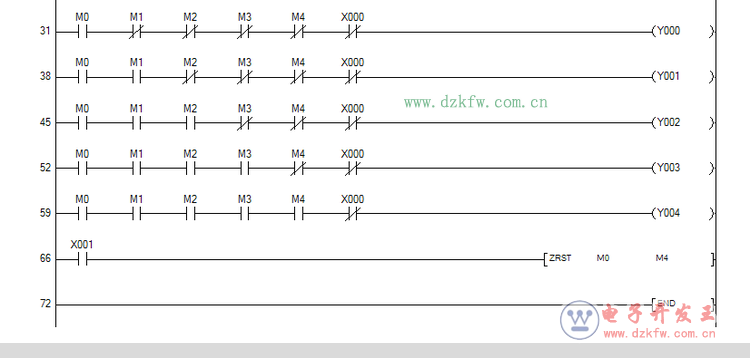

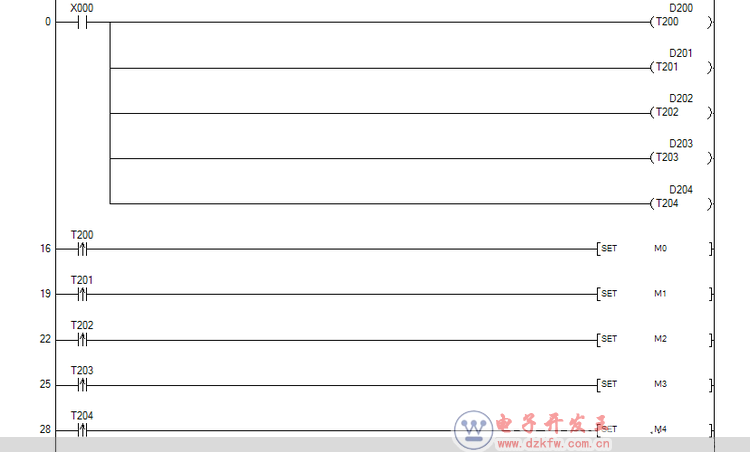

程序內容：



 元件說明：

X0：信號狀態端口

X1：信號復位端口

T200、T201、T202、T203、T204為10ms定時器

D200、D201、D202、D203、D204為定時數據信息

M0、M1、M2、M3、M4為狀態信息

Y0、Y1、Y2、Y3、Y4為根據狀態信息的做出的控制輸出

程序說明：當PLC接收到來自某些控制器的端口信息時，根據控制器發出的信號時間，判斷控制器狀態信息，并作出相應的反應動作。

應用實例：PLC與機器人控制
