Y-Δ降壓起動控制電路PLC編程實例

作者:佚名    文章來源:本站原創    點擊數:1320    更新時間:2018-06-26

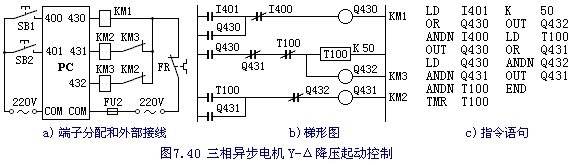

以SB2為啟動按鈕、SB1為停止按鈕,KM1為電源接觸器,KM2、KM3分別為Δ連接和Y連接接觸器,F(xiàn)R為熱繼電器保護觸點,可作出plc控制的端子分配和外部接線圖、梯形圖如圖a)、b)所示。


  根據圖b)可知:啟動按鈕I401接通后,Q430得電吸合并自保、Q432得電吸合,電機以星形接法起動。與此同時,計時器T100得電開始計時,到設定的5s時,T100動作,其常閉觸點斷開Q432和T100,其常開觸點閉合接通Q431并自保,電動機以Δ連接全壓運行。圖c)是指令語句。


Tags:星三角,降壓起動,PLC編程實例
